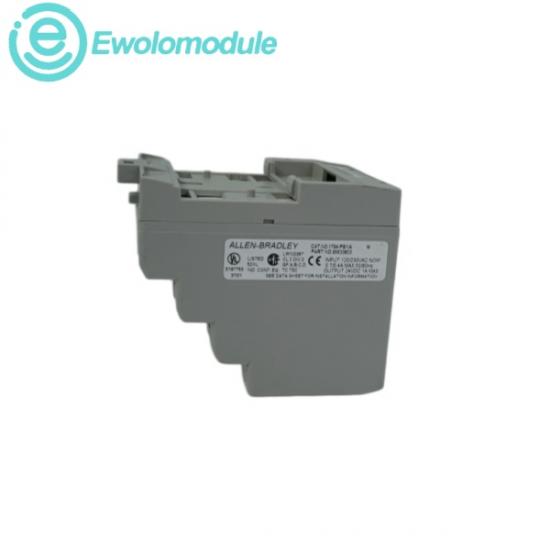

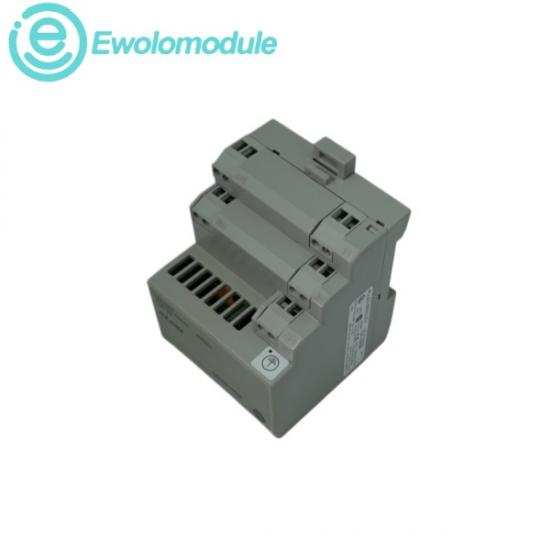

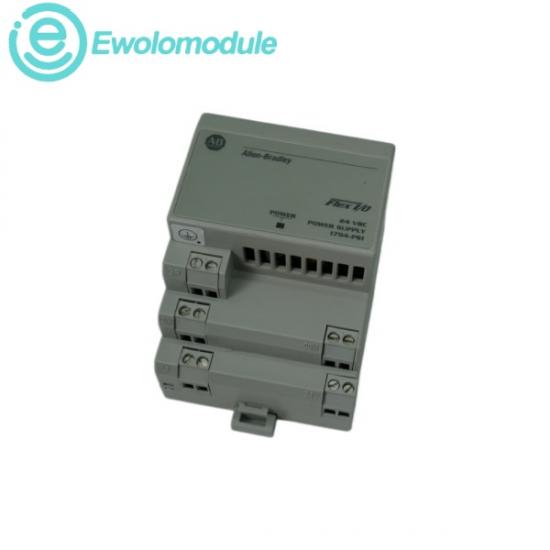

The1794-पीएस1 यह एलन-ब्रैडली ब्रांड द्वारा निर्मित एक औद्योगिक-ग्रेड एसी-टू-डीसी पावर सप्लाई मॉड्यूल है। फ्लेक्स आई/ओ हार्डवेयर परिवार के भीतर वितरित आर्किटेक्चर को पूरक और बनाए रखने के लिए विशेष रूप से डिज़ाइन किया गया, यह उपकरण एक स्थानीयकृत पावर स्रोत के रूप में कार्य करता है। इसका प्राथमिक कार्य मानक आने वाली औद्योगिक एसी लाइन पावर को एक विनियमित, स्थिर 24V डीसी आउटपुट में परिवर्तित करना है। इस आउटपुट का उपयोग सीधे फ्लेक्स आई/ओ नेटवर्क एडाप्टर मॉड्यूल (जैसे कि ईथरनेट/आईपी, कंट्रोलनेट, या डिवाइसनेट एडाप्टर) और इसके जुड़े आंतरिक बैकप्लेन और फील्ड-साइड घटकों को ऊर्जा प्रदान करने के लिए किया जाता है। संरचनात्मक रूप से, इकाई में एक कॉम्पैक्ट, स्टैंडअलोन डिज़ाइन है जिसे औद्योगिक नियंत्रण कैबिनेट के भीतर 35 मिमी डीआईएन रेल पर आसानी से माउंट करने या सीधे पैनल से जोड़ने के लिए डिज़ाइन किया गया है। 1794-PS1 सुविधाओं को अपने वितरित आई/ओ ब्लॉकों को स्थानीयकृत पावर ज़ोन में विभाजित करने की अनुमति देता है, जिससे केंद्रीकृत पावर लाइनों पर निर्भरता कम होती है और लंबी तार लाइनों में प्रणालीगत वोल्टेज ड्रॉप को कम किया जा सकता है। इसे आंतरिक ओवरवोल्टेज और सर्ज दमन तंत्रों के साथ भी डिजाइन किया गया है, जो एक स्थिर वोल्टेज प्लेटफॉर्म प्रदान करता है जो संवेदनशील डाउनस्ट्रीम इलेक्ट्रॉनिक्स को सक्रिय संयंत्र तलों पर होने वाले बिजली के उतार-चढ़ाव से बचाता है।

नाममात्र इनपुट वोल्टेज: 120V AC / 230V AC@ 47…63 हर्ट्ज

इनपुट वोल्टेज रेंज:85…265V एसी

अधिकतम इनपुट करंट:0.7 एम्पियर @ 120V AC; 0.4 एम्पियर @ 230V AC

नाममात्र आउटपुट वोल्टेज: +24V डीसी

आउटपुट वोल्टेज रेंज:22.8…25.2VD

अधिकतम निरंतर आउटपुट करंट: 1.0 एम्पियर निरंतर आउटपुट क्षमता

न्यूनतम परिचालन भार आवश्यकता: 100 mA

परिचालन परिवेश तापमान सीमा:0…55 डिग्री सेल्सियस (32…131 डिग्री फारेनहाइट)
