त्वरित विवरण

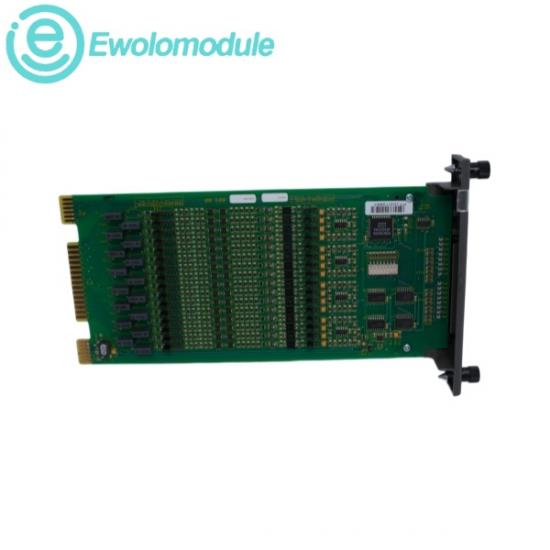

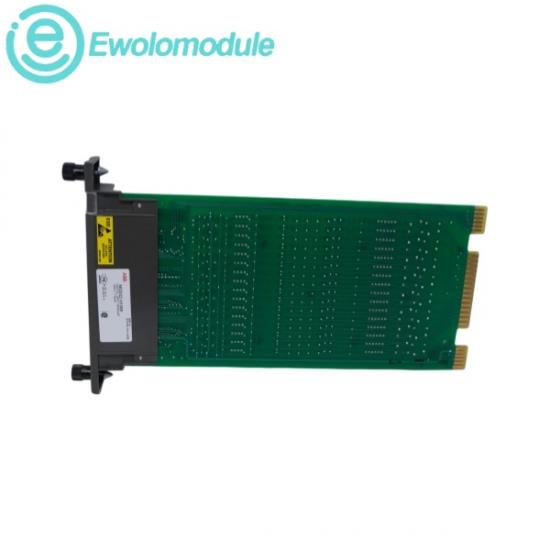

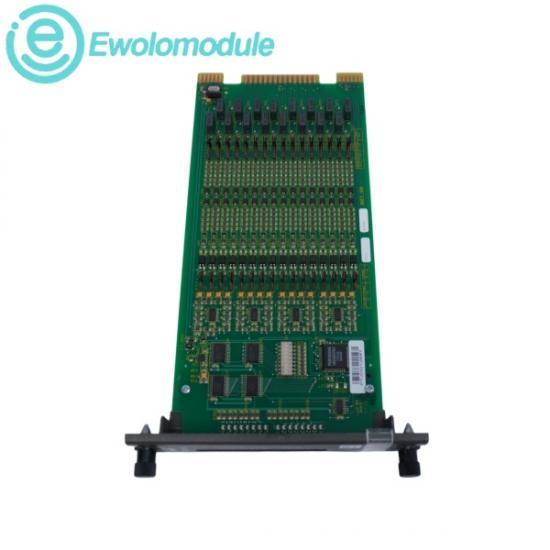

Theएबीबी आईएमडीएसआई22 डिजिटल इनपुट मॉड्यूल एक उन्नत माइक्रोप्रोसेसर-आधारित प्लग-इन सर्किट बोर्ड है जिसे वितरित नियंत्रण प्रणाली के लिए बाहरी परिचालन स्थिति परिवर्तनों को मानकीकृत डिजिटल डेटा में परिवर्तित करने के लिए डिज़ाइन किया गया है। सिस्टम रैक केज के भीतर सीधे स्थापित, यह 16 पृथक भौतिक इनपुट चैनलों को प्रबंधित करता है जो लगातार बंद संपर्कों, क्षेत्र सीमाओं और यांत्रिक स्विच संक्रमणों को महसूस करते हैं। ऑनबोर्ड लॉजिक परिवर्तनीय क्षेत्र वोल्टेज की व्याख्या करता है, खतरनाक संपर्क उछाल या स्थानीयकृत लाइन शोर को डिजिटल रूप से फ़िल्टर करता है, और लाइव स्वचालन लूप को सुरक्षित रूप से नियंत्रित करने के लिए केंद्रीय नियंत्रक मॉड्यूल को एक सिंक्रनाइज़ स्थिति मैट्रिक्स प्रस्तुत करता है।

एल चैनलों की संख्या: 16 अलग-अलग, पृथक डिजिटल इनपुट पॉइंट।

एल इनपुट वोल्टेज: अत्यधिक बहुमुखी, 24 VDC, 48 VDC, 125 VDC, या 120 VAC फील्ड कॉन्फ़िगरेशन का समर्थन करता है।

एल बिजली की खपत: सामान्य पूर्ण-लोड संचालन के दौरान आमतौर पर लगभग 4.5 वाट बिजली की खपत होती है।

एल इनपुट करंट: मानक कम-शक्ति लूप सेंसिंग करंट, आमतौर पर प्रति चैनल लगभग 2 mA से 10 mA।

एल विद्युत पृथक्करण: चैनलों और बैकप्लेन लॉजिक के बीच 1500 V RMS तक गैल्वोनिक बाउंड्री सुरक्षा।

एल परिचालन तापमान: औद्योगिक रैक वातावरण के लिए डिज़ाइन किया गया, यह 0°C से 55°C (32°F से 131°F) तक विश्वसनीय रूप से काम करता है।

एल सापेक्ष आर्द्रता: यह 5% से 95% तक गैर-संघनन वाले वातावरण में जीवित रह सकता है।

उत्पाद अनुप्रयोग

एल स्विच स्टेटस ट्रैकिंग: प्रोसेस लिमिट स्विच, सेफ्टी पुशबटन और वाल्व पोजीशन कॉन्टैक्ट जैसे महत्वपूर्ण फील्ड कंपोनेंट्स से स्टेटस में होने वाले बदलावों की निगरानी करता है।

एल मिश्रित-वोल्टेज एकीकरण: यह विभिन्न प्रकार के विद्युत लूपों (जैसे उच्च-शक्ति 120 VAC उपयोगिता लाइनें और कम-शक्ति 24 VDC नियंत्रण लूप) को एक डिजिटल प्लेटफॉर्म पर एकीकृत करता है।

एल औद्योगिक सुरक्षा इंटरलॉकिंग: स्वचालित ट्रिप मार्करों और आपातकालीन शटडाउन स्थिति की पुष्टि को सीधे कोर नियंत्रण लूपों तक पहुंचाता है।

एल घटनाओं का क्रम (SOE) लॉगिंग: तीव्र सिस्टम त्रुटि विश्लेषण के लिए ABB Symphony नेटवर्क को कालानुक्रमिक असतत स्थिति संक्रमण की जानकारी प्रदान करता है।

अनुप्रयोग

रिफाइनरी: आग और विस्फोट को रोकने के लिए आपातकालीन शटऑफ वाल्व को नियंत्रित करती है।

रासायनिक संयंत्र: खतरनाक पाइपलाइनों को स्वचालित रूप से अलग करने के लिए सुरक्षा इंटरलॉक प्रदान करता है।

पावर प्लांट: बॉयलरों और टर्बाइनों की निगरानी करता है, असुरक्षित स्थितियों के दौरान आपातकालीन शटडाउन को ट्रिगर करता है।

फार्मास्युटिकल प्लांट: महत्वपूर्ण रिएक्टरों को तापमान और दबाव की सीमाओं से बचाता है।

उर्वरक संयंत्र: गैस रिसाव को रोकने के लिए उच्च दबाव वाली अमोनिया इकाइयों की सुरक्षा करता है।
