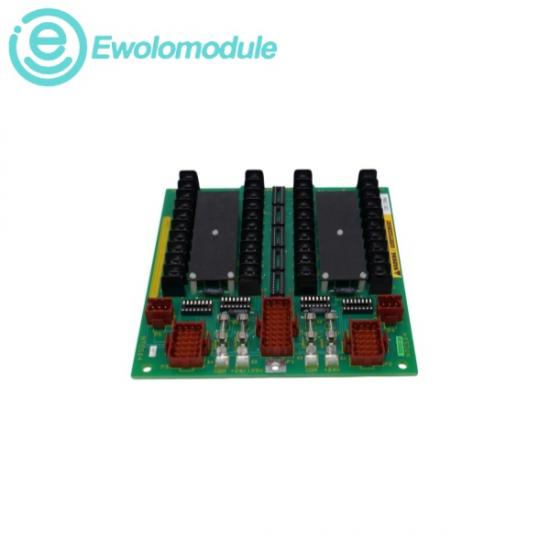

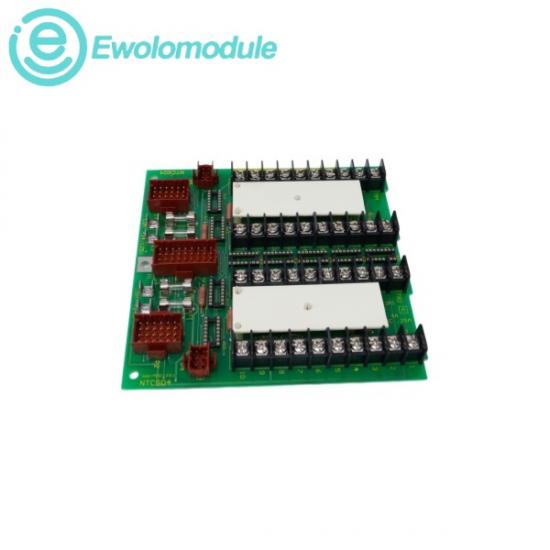

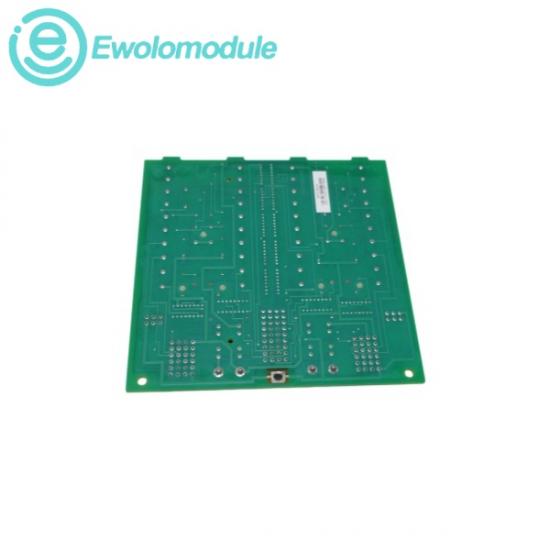

ABB NTCS04 एक मजबूत, रैक-माउंटेड कंट्रोल I/O टर्मिनेशन यूनिट है जिसे पारंपरिक और आधुनिक वितरित नियंत्रण प्रणालियों में फील्ड इंस्ट्रूमेंटेशन और सेंट्रल प्रोसेसिंग कंट्रोलर के बीच प्राथमिक भौतिक सेतु के रूप में कार्य करने के लिए डिज़ाइन किया गया है। यह हार्डवेयर बोर्ड मल्टी-चैनल फील्ड इक्विपमेंट लूप के लिए सिग्नल टर्मिनेशन, ग्राउंडिंग और रूटिंग का प्रबंधन करता है। यह स्लेव यूनिट्स के साथ सहज रूप से जुड़ने के लिए पूर्वनिर्मित रिबन केबलिंग का उपयोग करता है, जिससे मैनुअल वायरिंग की जटिलता समाप्त हो जाती है और साथ ही सेंट्रल सिस्टम रैक को फैक्ट्री में होने वाले विद्युत उतार-चढ़ाव से बचाने के लिए सर्ज फिल्टरिंग भी इसमें शामिल है।

इनपुट चैनल:

यह 4 एनालॉग इनपुट और 3 डिजिटल इनपुट को सपोर्ट करता है।

आउटपुट चैनल:

यह 2 एनालॉग आउटपुट और 4 डिजिटल आउटपुट को सपोर्ट करता है।

ऑपरेटिंग सप्लाई वोल्टेज:

नाममात्र 24 V डीसी सिस्टम पावर लेआउट

एनालॉग करंट रेंज:

मानक एनालॉग लूप के लिए 4 से 20 mA DC

एनालॉग आउटपुट वोल्टेज रेंज:

1 से 5 वोल्ट डीसी या 4 से 20 एमए डीसी कॉन्फ़िगरेशन के अनुरूप

डिजिटल आउटपुट क्षमता:

पृथक ओपन-कलेक्टर प्रकार का उपकरण, 24 V DC पर 250 mA के लिए उपयुक्त।

परिचालन तापमान:

सामान्य औद्योगिक कैबिनेट वेंटिलेशन के तहत 0°C से +55°C तक

भंडारण तापमान:

मानक गैर-संघनन वातावरण में -40°C से +75°C तक

सापेक्षिक आर्द्रता:

5% से 95% (गैर-संघनन वायुमंडलीय स्थितियां)
