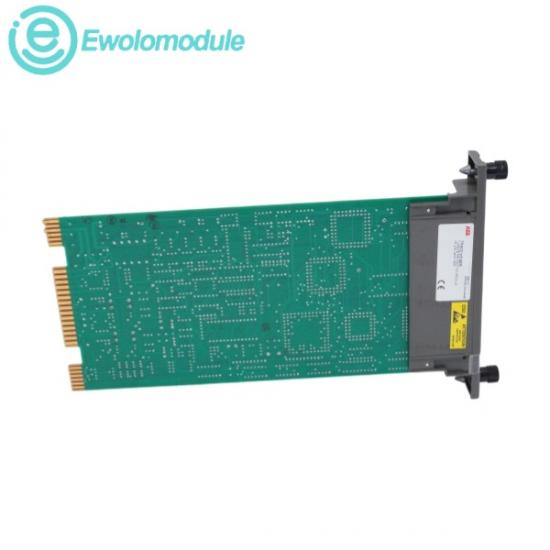

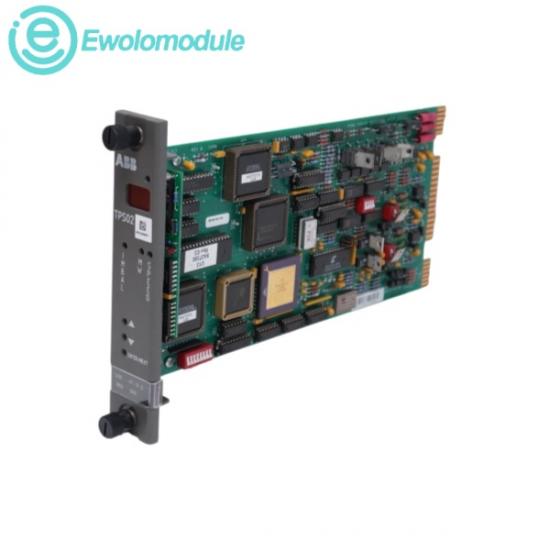

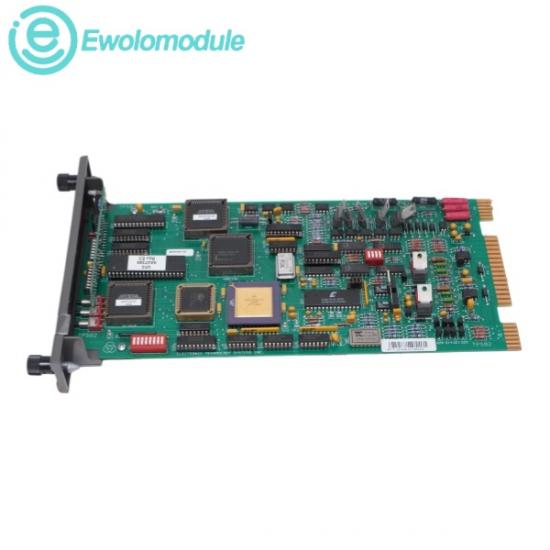

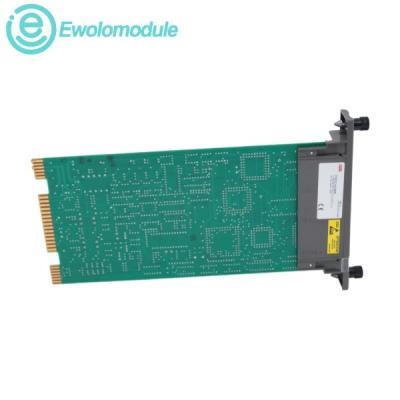

Theएबीबी टीपीएस02यह एक अत्यंत विशिष्ट, सुरक्षा-महत्वपूर्ण टरबाइन सुरक्षा मॉड्यूल है जिसे स्टीम और गैस टर्बाइनों की व्यापक निगरानी और ओवरस्पीड/आपातकालीन ट्रिप सुरक्षा के लिए डिज़ाइन किया गया है। उच्च विश्वसनीयता वाले प्रोकंट्रोल P14 आर्किटेक्चर पर काम करते हुए, यह मॉड्यूल एक तीव्र-अभिनय लॉजिक प्रोसेसिंग यूनिट के रूप में कार्य करता है जो फील्ड सेंसर से सीधे शाफ्ट गति, हाइड्रोलिक दबाव और कंपन सीमा जैसे महत्वपूर्ण टरबाइन मापदंडों का निरंतर मूल्यांकन करता है। मानक I/O मॉड्यूल के विपरीत, TPS02 में हार्डवायर्ड लॉजिक पाथ होते हैं जो मुख्य नियंत्रक के सॉफ़्टवेयर निष्पादन चक्र से स्वतंत्र रूप से टरबाइन सुरक्षा को प्राथमिकता देते हैं।

ऑपरेटिंग इनपुट वोल्टेज:

मानक प्रोकंट्रोल पी14 स्टेशन बस बैकप्लेन के माध्यम से संचालित, दोहरी अतिरेक 24V डीसी का उपयोग करते हुए

वर्तमान लोड खपत:

यह आमतौर पर 24V DC पर 450 mA से 650 mA तक करंट की खपत करता है।

आउटपुट ट्रिप लॉजिक:

यह पूरी तरह से रिडंडेंट 2-आउट-ऑफ-3 (2003) हार्डवेयर वोटिंग आर्किटेक्चर को तैनात करता है।

परिवेशीय परिचालन तापमान:

0°C से 45°C (32°F से 113°F) तक के तापमान पर, हवादार सब-रैक के भीतर निरंतर निष्पादन के दौरान।

भंडारण तापमान सीमा:

-40 °C से 70 °C (-40 °F से 158 °F)

ओवरस्पीड प्रोटेक्शन कोऑर्डिनेशन:

भौतिक संरचनात्मक सीमाओं तक पहुंचने से पहले स्वचालित आपातकालीन शटडाउन प्रक्रियाओं को निष्पादित करने के लिए यह मल्टी-चैनल चुंबकीय पिकअप से टरबाइन आरपीएम की लगातार गणना करता है।

आपातकालीन ट्रिप सिस्टम (ईटीएस) इंटरफ़ेस:

यह प्राथमिक स्थानीयकृत निर्णय लेने वाले नोड के रूप में कार्य करता है जो जनरेटर ट्रिप, कंडेंसर लो-वैक्यूम फॉल्ट और लो बेयरिंग ऑयल प्रेशर की निगरानी करता है ताकि ट्रिप सोलनॉइड को रिलीज़ किया जा सके।

अनावश्यक मतदान वास्तुकला:

सुरक्षा-युक्त इंटरलॉकिंग कार्यों को निष्पादित करने के लिए बहु-मॉड्यूल क्लस्टर में कॉन्फ़िगर किया गया है, जहां गलत ट्रिप होने पर ग्रिड में गंभीर व्यवधान उत्पन्न हो सकता है।

विद्युत संयंत्र प्रणाली का नवीनीकरण:

बिजली उत्पादन परिसंपत्तियों के सक्रिय जीवनचक्र को बनाए रखने के लिए इसे उपयोगिता-श्रेणी के बिजली स्टेशनों के भीतर एक ड्रॉप-इन रिप्लेसमेंट कार्ड के रूप में स्थापित किया जाता है।
