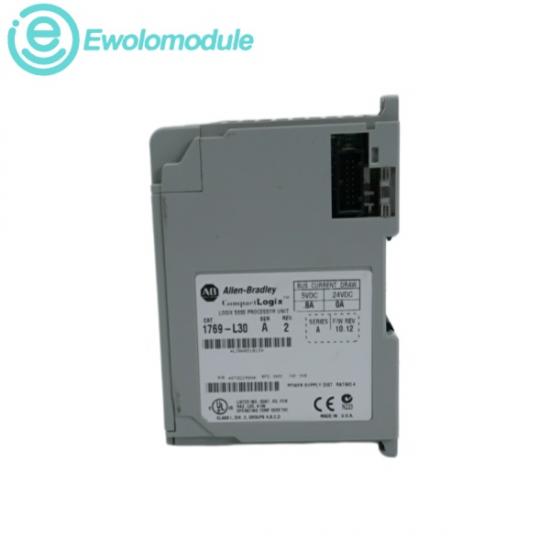

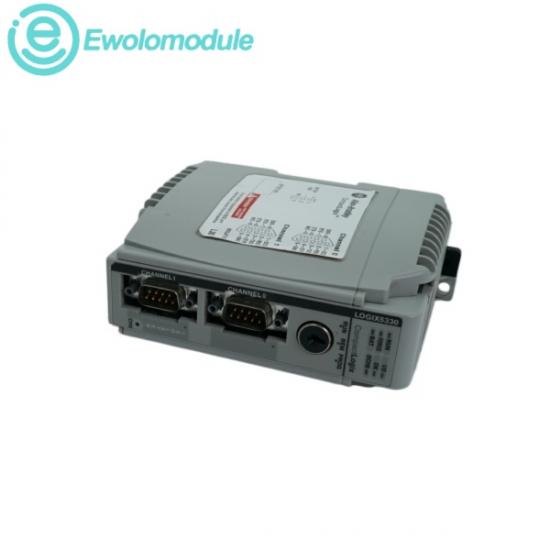

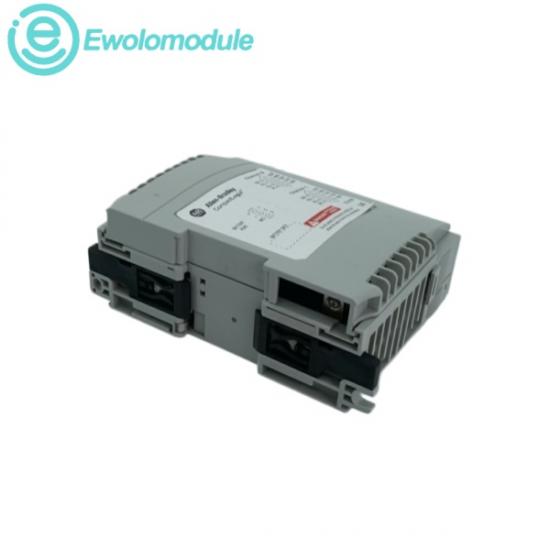

Theएलन-ब्रैडली 1769-L30यह एक पारंपरिक पैकेजित प्रोग्रामेबल ऑटोमेशन कंट्रोलर (PAC) है जिसे छोटे से मध्यम आकार के औद्योगिक मशीन नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह I/O मॉड्यूल के साथ सीधे 1769 बैकप्लेन पर माउंट होता है, और वास्तविक समय में लॉजिक निष्पादन, डेटा हैंडलिंग और संचार सेवाएं प्रदान करता है। इस कंट्रोलर में दो RS पोर्ट हैं।-इसमें 232 सीरियल पोर्ट (चैनल 0 और चैनल 1) हैं, जिनमें से चैनल 1 को कठोर औद्योगिक वातावरण में ग्राउंड लूप और शोर से सुरक्षा प्रदान करने के लिए विद्युत रूप से पृथक किया गया है। इसे स्वच्छ, शुष्क औद्योगिक वातावरण के लिए डिज़ाइन किया गया है और यह IEC 60664 के अनुसार प्रदूषण डिग्री 2 और ओवर वोल्टेज श्रेणी II मानकों को पूरा करता है।-1.

♦ उपयोगकर्ता मेमोरी क्षमता: 256 kB एकीकृत अस्थिर SRAM मेमोरी

♦ बैकप्लेन पर करंट खपत: आमतौर पर 5V DC पर 520 mA और 24V DC पर 0 mA करंट खपत करता है।

♦ ऊर्जा हानि: अधिकतम परिचालन तापीय उत्पादन 4.5 वाट

♦ परिचालन परिवेश तापमान: न्यूनतम 0°C से अधिकतम +60°C

♦ भंडारण तापमान सीमा: न्यूनतम -40 डिग्री सेल्सियस से अधिकतम +85 डिग्री सेल्सियस

♦ सापेक्ष आर्द्रता सीमा: 5% से 95% गैर-संघनन सापेक्ष वायुमंडलीय आर्द्रता

स्वतंत्र मशीनरी नियंत्रण:

स्टैंडअलोन स्वचालित पैकेजिंग मशीनों, सामग्री हैंडलिंग कन्वेयर और पंप स्टेशनों को नियंत्रित करने के लिए मानक लैडर लॉजिक एल्गोरिदम और संरचित टेक्स्ट कॉन्फ़िगरेशन को निष्पादित करना।

सीरियल डिवाइस टेलीमेट्री एकीकरण:

दो ऑनबोर्ड RS-232 पोर्ट का उपयोग करके DF1 या Modbus RTU प्रोटोकॉल के माध्यम से स्थानीय ऑपरेटर इंटरफेस स्क्रीन (HMI), बारकोड स्कैनर और वेरिएबल फ्रीक्वेंसी ड्राइव के साथ सीधे पीयर-टू-पीयर नेटवर्क स्थापित करना।

वितरित रैक सिंक्रोनाइज़ेशन:

केंद्रीकृत प्रोसेसिंग फ्रेम में असतत और एनालॉग फील्ड सेंसर मानों को एकत्रित करने के लिए छोटे मल्टी-बैंक I/O क्लस्टर का प्रबंधन करना।
