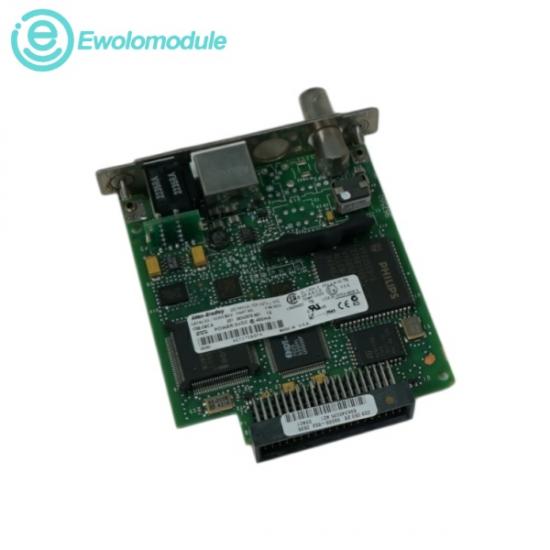

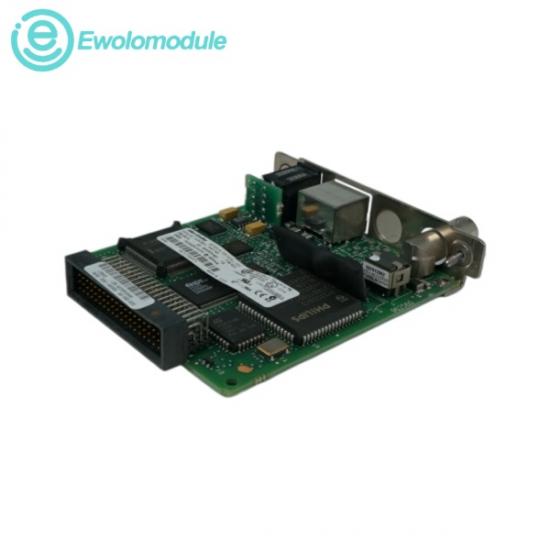

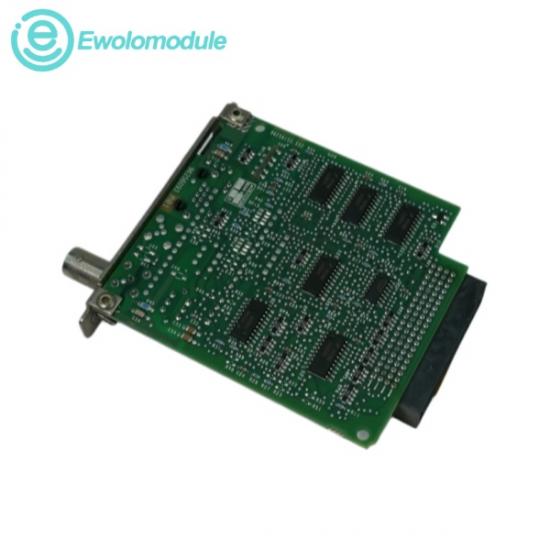

Theएलन-ब्रैडली 1788-सीएनसीयह एक ओपन-स्टाइल, औद्योगिक संचार डॉटरकार्ड है जिसे मॉड्यूलर हार्डवेयर प्लेटफॉर्म के लिए उच्च-गति, नियतात्मक नेटवर्किंग इंटरफेस प्रदान करने के लिए डिज़ाइन किया गया है। प्लग-इन गेटवे घटक के रूप में कार्य करते हुए, यह कार्ड फ्लेक्सलॉजिक्स और ड्राइवलॉजिक्स कंट्रोलर जैसे होस्ट प्रोसेसर प्लेटफॉर्म से सीधे इंटरफेस करता है, ताकि उन्हें एक मानक कंट्रोलनेट औद्योगिक नेटवर्क से जोड़ा जा सके। इसमें मानक बीएनसी समाक्षीय मीडिया कनेक्शन हैं और यह नेटवर्क के माध्यम से वितरित आई/ओ नियंत्रण, निर्धारित डेटा टैग आदान-प्रदान और रिमोट प्रोग्रामिंग निष्पादन को संभालने के लिए आवश्यक प्रसंस्करण संसाधन प्रदान करता है। होस्ट चेसिस बैकप्लेन से सीधे कम-वोल्टेज लॉजिक पावर प्राप्त करने के लिए आर्किटेक्चरल रूप से कॉन्फ़िगर किया गया, यह अलग से एनक्लोजर पावर सप्लाई की आवश्यकता के बिना एक कॉम्पैक्ट नेटवर्क परिनियोजन फुटप्रिंट प्रदान करता है।

❖ ऑपरेटिंग वोल्टेज: 5V डीसी (बैकप्लेन द्वारा संचालित)

❖ करंट खपत: अधिकतम 450 mA

❖ शक्ति/तापीय ऊर्जा: 2.25 वाट; 7.68 बीटीयू/घंटा

❖ कनेक्शन: अधिकतम 32 निर्धारित/अनिर्धारित नोड्स

❖ वातावरण: 0–60 °C; 5–95% गैर-संघनन; 5 ग्राम कंपन/30 ग्राम झटका

Ø सामग्री प्रबंधन: फ्लेक्सलॉजिक्स नियंत्रकों को एएस/आरएस सिस्टम और सॉर्टेशन नेटवर्क के साथ एकीकृत करता है।

Ø रिमोट आई/ओ कंट्रोल: फ्लेक्सलॉजिक्स प्रोसेसर को कंट्रोलनेट नेटवर्क पर दूरस्थ रूप से स्थित आई/ओ मॉड्यूल की निगरानी और नियंत्रण करने की क्षमता प्रदान करता है।

Ø मल्टी-विक्रेता एकीकरण: कंट्रोलनेट का खुला मानक विभिन्न स्वचालन उपकरणों के साथ एकीकरण को सक्षम बनाता है।
