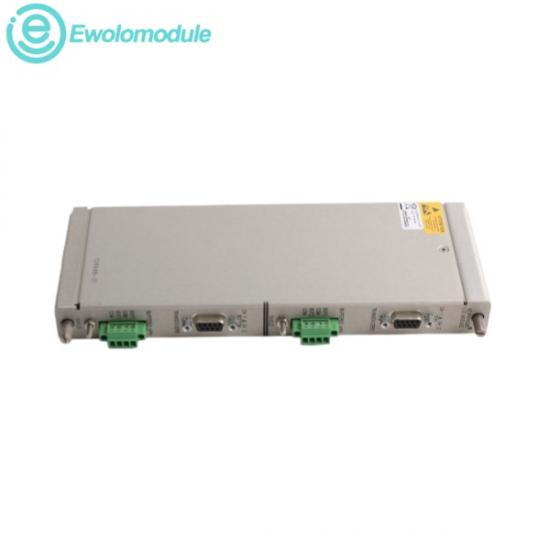

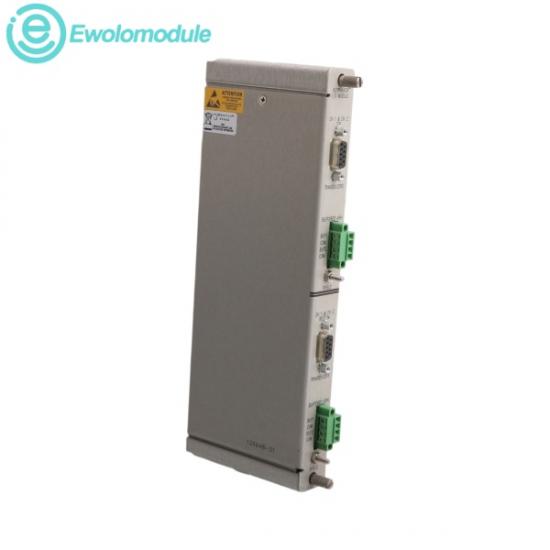

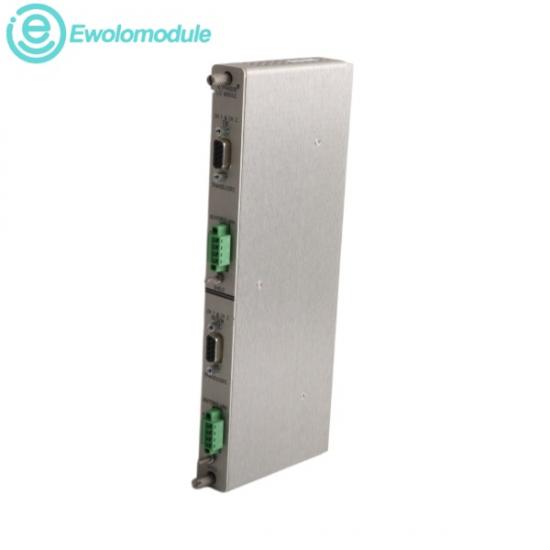

यह Bently Nevada 126648-01 एक आधी ऊँचाई वाला, दो-चैनल Keyphasor I/O मॉड्यूल है जो 3500 रैक के लिए डिज़ाइन किया गया है। यह प्रॉक्सिमिटी प्रोब या मैग्नेटिक पिकअप से मिलने वाले कच्चे एनालॉग सिग्नल को सटीक डिजिटल Keyphasor सिग्नल में परिवर्तित करता है। यह मशीनरी प्रोटेक्शन बैकप्लेन पर अत्यधिक सटीक फेज रेफरेंस, स्पीड लॉगिंग और वेक्टर सिंक्रोनाइज़ेशन टेलीमेट्री प्रदान करने के लिए इन इनपुट को अनुकूलित करता है। एक मजबूत, शील्डेड औद्योगिक चेसिस में संलग्न, यह मजबूत टर्मिनल कनेक्शन प्रदान करता है जो यह सुनिश्चित करते हैं कि प्लांट कंट्रोल सिस्टम तीव्र घूर्णन परिवर्तनों को सटीक रूप से ट्रैक कर सकें और गंभीर परिचालन स्थितियों के तहत अप्रत्याशित यांत्रिक घटकों की विफलता को रोक सकें।

इनपुट सिग्नल रेंज: +5V DC से -24V DC तक सुरक्षित रूप से।

पावर बैकप्लेन सप्लाई: विकेंद्रीकृत 3500 रैक बैकप्लेन कनेक्शन (+5 Vdc और +24 Vdc लूप) से ऑपरेटिंग करंट और वोल्टेज।

पावर खपत सीमाएँ: आमतौर पर 3.0 वाट से कम निरंतर परिचालन ऊर्जा की खपत।

इनपुट प्रतिबाधा (इम्पीडेंस) पैरामीटर: उच्च-इनपुट इम्पीडेंस के साथ निर्मित, आमतौर पर 100 kΩ से अधिक।

ऑपरेटिंग परिवेशी तापमान: -30 °C से +65 °C (-22 °F से +150 °F) तक।

भंडारण तापमान सीमाएँ: -40 °C से +85 °C (-40 °F से +185 °F)।

सापेक्ष आर्द्रता विंडो: 5% से 95% सापेक्ष आर्द्रता (गैर-संघनन) वाले वातावरण के लिए डिज़ाइन किया गया।

प्रति-घूर्णन (वंस-पर-टर्न) फेज संदर्भ:

घूर्णन मशीन गति लॉगिंग:

सिंक्रोनस डेटा अधिग्रहण ट्रैकिंग:

एक स्थिर वेक्टर बेसलाइन स्थापित करने के लिए फ़ील्ड प्रॉक्सिमिटी प्रोब से 3500 सिस्टम तक प्रति-घूर्णन शाफ्ट टाइमिंग पल्स को रिले करना।

उच्च गति वाली औद्योगिक टर्बाइनों पर सटीक घूर्णन गति ट्रैकिंग प्रदान करने के लिए मैग्नेटिक पिकअप से तेज़ पल्स वेवफॉर्म कैप्चर करना।

मशीन शुरू होने के दौरान सिंक्रोनाइज़्ड वाइब्रेशन वेवफॉर्म कैप्चर करने के लिए प्लांट सॉफ़्टवेयर नेटवर्क द्वारा आवश्यक महत्वपूर्ण टाइमिंग ट्रिगर्स की आपूर्ति करना।
