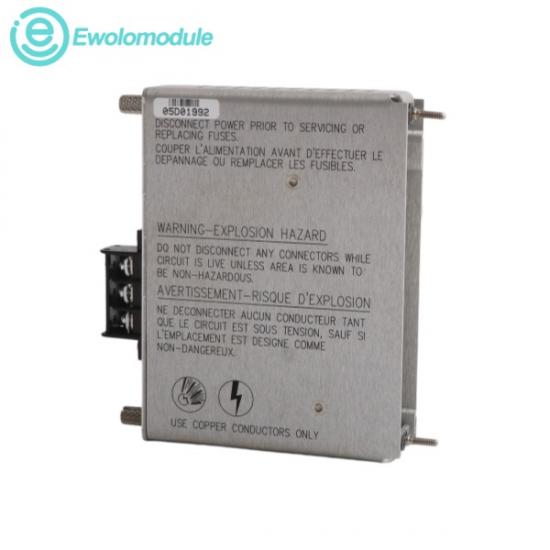

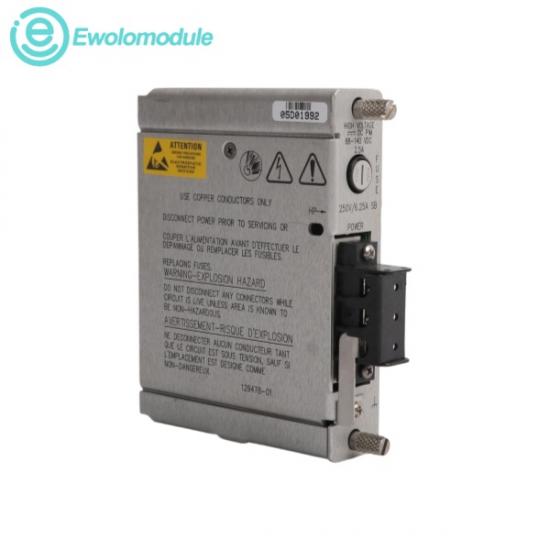

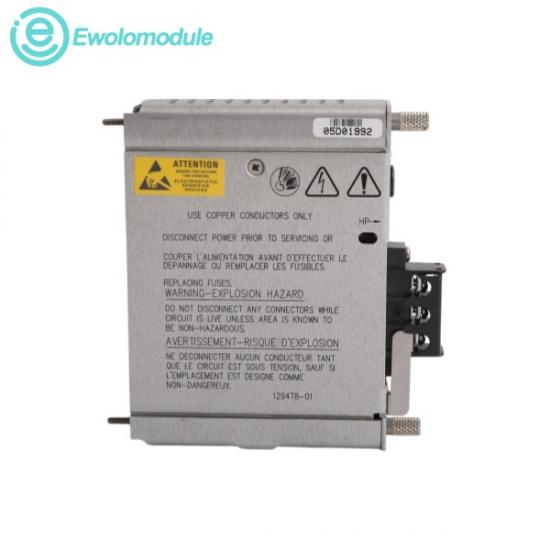

Theबेंटली नेवादा 129478-01यह एक लेगेसी हाई वोल्टेज डीसी पावर इनपुट मॉड्यूल (पीआईएम) है जिसे मानक 3500 सीरीज रैक के पीछे की ओर स्थापित करने के लिए हाफ-हाइट मॉड्यूल के रूप में डिज़ाइन किया गया है। यह बाहरी स्रोतों से प्राप्त हाई वोल्टेज डीसी पावर को 3500 सिस्टम के अन्य मॉड्यूल के संचालन के लिए आवश्यक उपयुक्त स्तरों में परिवर्तित करता है। 3500/15 एसी और डीसी पावर सप्लाई हाफ-हाइट मॉड्यूल हैं और इन्हें रैक के बाईं ओर निर्दिष्ट स्लॉट में स्थापित किया जाना चाहिए। 3500 रैक में एसी और डीसी के किसी भी संयोजन के साथ एक या दो पावर सप्लाई हो सकती हैं।

Ø इनपुट वोल्टेज ऑपरेटिंग विंडो: 88 से 140 Vdc

Ø फुल रैक की अधिकतम करंट खपत: 2.5 A

Ø परिचालन तापमान सीमा: -30 °C से +65 °C (-22 °F से +149 °F)

Ø भंडारण तापमान सीमा: -40 °C से +85 °C (-40 °F से +185 °F)

Ø सापेक्ष आर्द्रता: 95% गैर-संघनन अधिकतम परिचालन सीमा

मशीनरी सुरक्षा रैक: कच्चे उच्च-वोल्टेज संयंत्र बिजली को कंपन, तापमान और गति-ट्रैकिंग मॉड्यूल तक सुरक्षित रूप से पहुंचाने के लिए संरचनात्मक बेंटली नेवाडा 3500 बैकप्लेन में अंतर्निहित रूप से स्थापित किए जाते हैं।

विद्युत संयंत्र और भारी उप-स्टेशन: स्टीम और गैस टर्बोमशीनरी को नियंत्रित करने वाले सुरक्षा-महत्वपूर्ण निगरानी हार्डवेयर में प्रत्यक्ष स्टेशन बैटरी ग्रिड (110V/125V डीसी यूटिलिटी बैंक) को जोड़ने के लिए तैनात किया गया।

तेल, गैस और पेट्रोकेमिकल रिफाइनरियां: मशीनरी की निरंतर स्थिति की निगरानी के लिए अतिरिक्त, पृथक बिजली आपूर्ति प्रदान करता है, जिससे बड़े पैमाने पर सेंट्रीफ्यूगल कंप्रेसर, पंप और प्रोसेस फैन के लिए निरंतर अपटाइम सुनिश्चित होता है।
