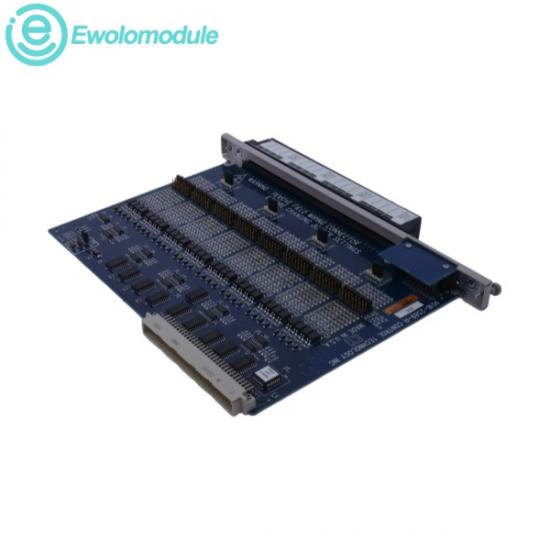

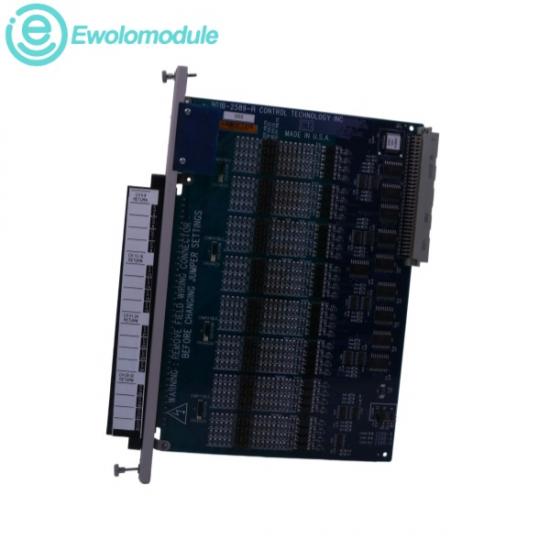

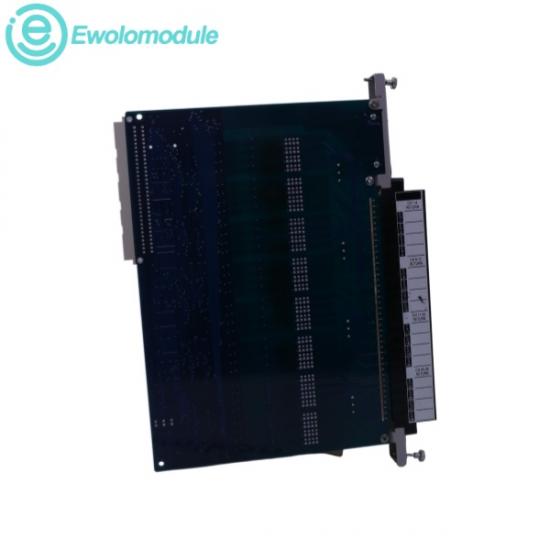

Theसीटीआई 901बी-2589-एयह एक औद्योगिक-श्रेणी का, एकल-चौड़ा सार्वभौमिक असतत इनपुट मॉड्यूल है जिसे एक ही हार्डवेयर असेंबली पर AC और DC वोल्टेज सिग्नल दोनों को संसाधित करने के लिए डिज़ाइन किया गया है। यह एक 16-चैनल (32 पॉइंट तक कॉन्फ़िगर करने योग्य) डिजिटल इनपुट मॉड्यूल है जो AC और DC वोल्टेज सिग्नल की एक विस्तृत श्रृंखला को स्वीकार करता है। यह सिंकिंग (NPN) और सोर्सिंग (PNP) फील्ड डिवाइस के साथ-साथ ड्राई कॉन्टैक्ट इनपुट को भी सपोर्ट करता है। यह मॉड्यूल CTI 2500 सीरीज़® या Simatic® 505 I/O बेस में उपयोग के लिए डिज़ाइन किया गया है और सिस्टम एकीकरण के लिए इसे नेटवर्क इंटरफ़ेस मॉड्यूल (जैसे, 901B-2001 सीरीज़) के साथ एक संगत I/O बेस पर स्थापित किया जाना चाहिए।

Ø एसी आवृत्ति रेंज: 47 से 63 हर्ट्ज

Ø अधिकतम ऑफ-स्टेट इनपुट वोल्टेज: 3.0V AC या DC

Ø अधिकतम ऑन-स्टेट इनपुट करंट: आमतौर पर 2.0 mA से 5.0 mA

Ø परिचालन तापमान: 0°C से +60°C (32°F से 140°F) कैबिनेट का परिवेशी वातावरण

Ø भंडारण तापमान: -40°C से +85°C (-40°F से 185°F)

Ø सापेक्ष आर्द्रता: 5% से 95% (गैर-संघनन)

Ø विद्युत आवश्यकताएँ: बैकप्लेन के माध्यम से प्राप्त; +5 VDC पर सामान्य लॉजिक करंट खपत 150 mA है।

मोटर कंट्रोल सेंटर (एमसीसी): भारी सहायक संपर्कों, स्टार्टर स्विचों और ओवरलोड रिले से अलग-अलग वास्तविक समय की प्रतिक्रिया स्थितियों को कैप्चर करने के लिए तैनात किए जाते हैं।

प्रोसेस लाइन टेलीमेट्री: ऑटोमोटिव असेंबली पाथ और पैकेजिंग लाइनों में 24VDC प्रॉक्सिमिटी सेंसर, ऑप्टिकल सॉर्टर और 120VAC फिजिकल लिमिट स्विच की एक साथ निगरानी करने के लिए उपयोग किया जाता है।

यूटिलिटी और जल उपचार संयंत्र: लेवल फ्लोट स्विच, पंप स्टेटस लाइन और इमरजेंसी स्टॉप मैट्रिक्स से प्राप्त अलग-अलग इनपुट को संसाधित करने के लिए वितरण पैनलों के भीतर एकीकृत।
