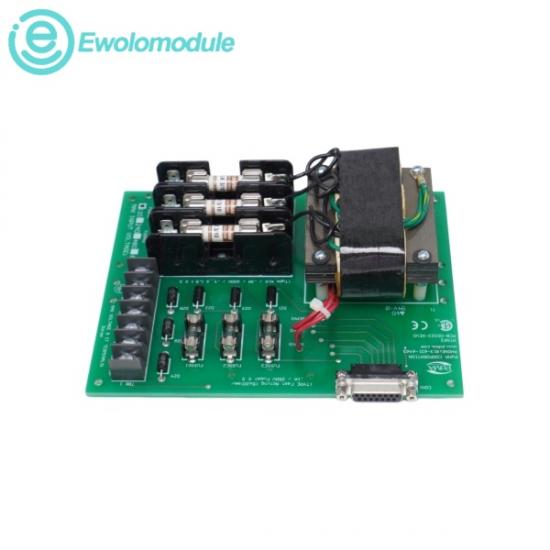

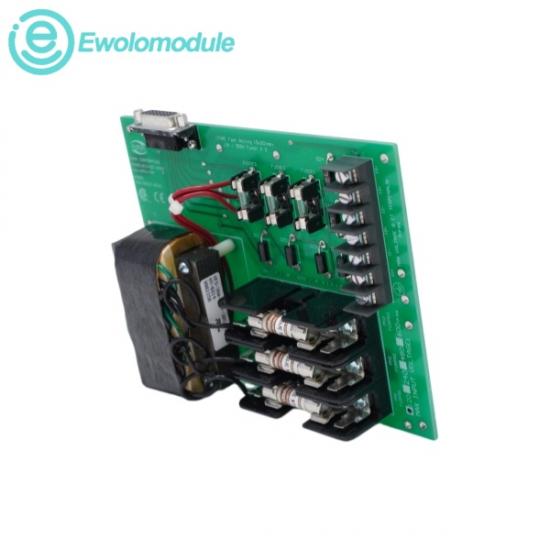

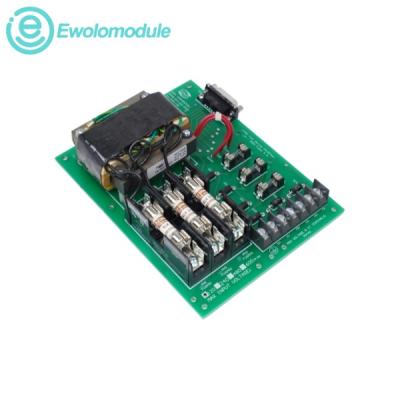

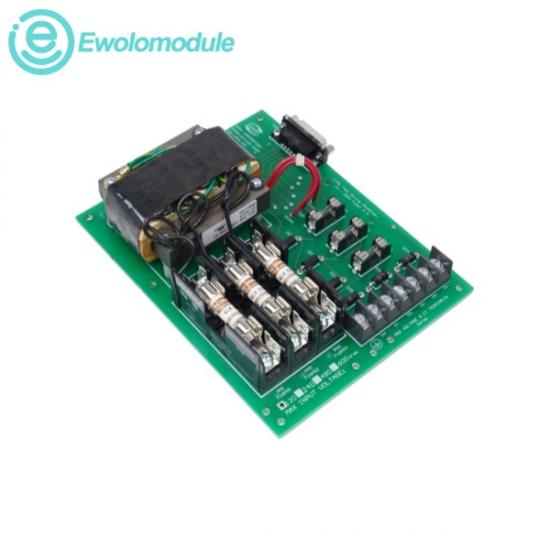

Theपीडीएमए एमटीएपी2 पीसीबी-00322-आरईवीडीयह MTAP2 मोटर टेस्ट एक्सेस पोर्ट सिस्टम के लिए एक प्रिंटेड सर्किट बोर्ड असेंबली है, जिसे चालू एसी मोटरों और जनरेटरों के सुरक्षित और गैर-बाधाकारी निदान के लिए विकसित किया गया है। एक स्थायी, सुरक्षा-केंद्रित विद्युत इंटरफ़ेस बोर्ड के रूप में कार्य करते हुए, यह प्रिंटेड सर्किट असेंबली एक स्टेप-डाउन सिग्नल नोड के रूप में काम करती है जो खतरनाक उच्च-वोल्टेज और उच्च-करंट क्षेत्रों को पृथक, कम-शक्ति वाली निगरानी लाइनों में बदल देती है। यह पीसीबी टर्मिनल ब्लॉक, आइसोलेशन सर्किटरी और सिग्नल कंडीशनिंग हार्डवेयर को एकीकृत करती है ताकि मोटर के विद्युत संकेतों को सुरक्षित रूप से निकाला जा सके।

Ø पोर्ट पर नाममात्र इंटरफ़ेस वोल्टेज: 30V RMS नाममात्र, पीक वोल्टेज 50V से कम बनाए रखना।

Ø वर्तमान इनपुट पोर्ट की विशिष्टताएँ: 0–3V RMS एनालॉग करंट इनपुट रेंज को सपोर्ट करता है

Ø ट्रांसड्यूसर इंटरफेसिंग इनपुट: 333 mV/amp के एनालॉग वोल्टेज सिग्नल की तलाश है

Ø परिचालन तापमान रेटिंग: +80 °C (+176 °F) तक निरंतर संचालन के लिए उपयुक्त।

Ø सापेक्ष आर्द्रता सीमा: 90% तक (गैर-संघनन औद्योगिक मार्जिन)

मोटर कंट्रोल सेंटर (एमसीसी): औद्योगिक स्टार्टर बकेट के अंदर स्थायी रूप से लगाए जाते हैं ताकि सक्रिय एनक्लोजर फ्रेम को खोले बिना निरंतर चलने वाले उपकरणों पर त्वरित, नियमित करंट और वोल्टेज डायग्नोस्टिक जांच की जा सके।

वेरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी) रखरखाव: मध्यम-वोल्टेज और निम्न-वोल्टेज वीएफडी आर्किटेक्चर के लाइन-साइड या लोड-साइड पर तैनात किया जाता है ताकि हार्मोनिक आवृत्तियों को प्रबंधित करते हुए संपूर्ण मोटर फॉल्ट ज़ोन विश्लेषण किया जा सके।

भारी प्रसंस्करण एवं विनिर्माण संयंत्र: रासायनिक संयंत्रों, कागज़ मिलों और ऑटोमोटिव कारखानों में भारी-भरकम तीन-चरण प्रेरण या तुल्यकालिक मोटरों के नियमित परीक्षण के लिए उपयोग किया जाता है। यह समय लेने वाली लॉकआउट/टैग-आउट प्रक्रियाओं के बिना बिजली की गुणवत्ता, स्टेटर की स्थिति और रोटर की असामान्यताओं को सुरक्षित रूप से मापता है।
