सिस्टम स्थिति

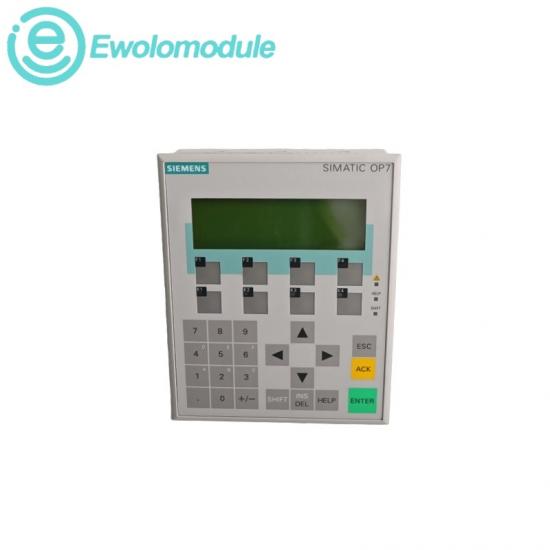

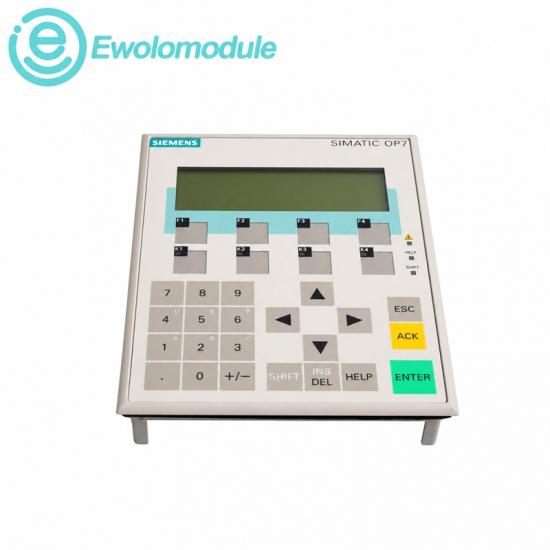

स्थापित PROFIBUS मशीनों के लिए कॉम्पैक्ट टेक्स्ट HMI
उत्पाद विवरण
एक टिकाऊ मेम्ब्रेन-की इंटरफ़ेस के माध्यम से अलार्म, मान और ऑपरेटर प्रॉम्प्ट प्रस्तुत करता है जहाँ ग्राफिकल टच ऑपरेशन की आवश्यकता नहीं होती है।
पोजिशनिंगकॉम्पैक्ट टेक्स्ट-आधारित मशीन ऑपरेशन
ऑर्डरिंग कोड6AV3607-1JC20-0AX1 · एक पूर्ण पहचानकर्ता के रूप में बनाए रखें
आधिकारिक तकनीकी डेटा · 08 सिग्नल पॉइंट्स
डिस्प्ले प्रकारमोनोक्रोम LC लाइन डिस्प्ले
डिस्प्ले प्रारूप4 लाइनें x 20 वर्ण
बैकलाइटिंगLED; लगभग 100,000 घंटे MTBF
ऑपरेटिंग विधिमेम्ब्रेन कीज़
सेंट्रल नोडOP7/DPटेक्स्ट HMI
फंक्शन कीज़8; 4 LED के साथ
यूज़र मेमोरी128 KB फ्लैश / RAM
इंटरफ़ेसRS232, RS422 और RS485 1.5 Mbit/s तक
सिस्टम कनेक्शनसीरियल लिंक + 24 V DC
स्पष्ट टेक्स्ट ऑपरेशनचार-लाइन डिस्प्ले संक्षिप्त संदेशों और मानों का समर्थन करता है।
स्पर्श नियंत्रणसमर्पित फंक्शन और सिस्टम कीज़ दस्ताने पहनकर काम करने के लिए उपयुक्त हैं।
PROFIBUS एक्सेसOP7/DP, SIMATIC S7 और M7 सिस्टम के साथ संचार करता है।
ऑर्डरिंग नोट1JC20 संस्करण 1.5 Mbit/s बस इंटरफ़ेस वाला OP7/DP PROFIBUS मॉडल है। इसे अन्य OP7 संचार वेरिएंट से अलग मिलान करें।
यह उत्पाद कहाँ फिट बैठता है
मशीन पैनलस्थानीय स्टार्ट, स्थिति और अलार्म इंटरैक्शन।
पैकेजिंग उपकरणदोहराव वाली प्रक्रियाओं के लिए संक्षिप्त टेक्स्ट प्रॉम्प्ट।
लिगेसी सेलस्थापित OP7/DP प्रोजेक्ट्स में प्रतिस्थापन।
यूटिलिटी स्किड्ससरल मान प्रदर्शन और की-कमांड।
अनुशंसित मॉडल ट्रैक · दो सोर्सिंग परिवार
6GK1161-6AA02
6GK1160-4AA01
6GK1561-1AA01
6GK1562-1AA00
6GK1571-1AA00
6GK7343-1EX30-0XE0
6GK7342-5DA03-0XE0
6GK7443-1EX30-0XE0
6GK5204-2BB10-2AA3
6GK5208-0BA00-2AC2
6GK5216-0BA00-2AA3
6GK5213-3BD00-2AB2
6GK5124-0BA00-2AC2
6GK5201-3BH10-2BA3
6GK5108-0BA00-2AC2
6GK5116-0BA00-2AC2
6GK5206-2BS00-2AC2
6GK5201-3JR10-2BA6
6GK5216-0HA00-2AS6
6GK7443-1EX20-0XE0
Beckhoff
पीसी-आधारित ऑटोमेशन
EL1008
EL2008
EL3008
EL4008
EL1809
EL2809
EL3314
EL3054
EL6695
EK1100
EK1122
BK1120
KL1408
KL2408
KL3204
CP6706-0001-0040
C6030-0060
CX9020-0111
CX5130-0125
CX2040-0120
संदर्भ मॉडल सोर्सिंग संदर्भ का समर्थन करते हैं; पूर्ण लेख संख्या और सिस्टम दस्तावेज़ीकरण से अनुकूलता की पुष्टि करें।
