उत्पाद विवरण

आधिकारिक उत्पाद प्रोफ़ाइल

6DL1136-6BA00-0PH1

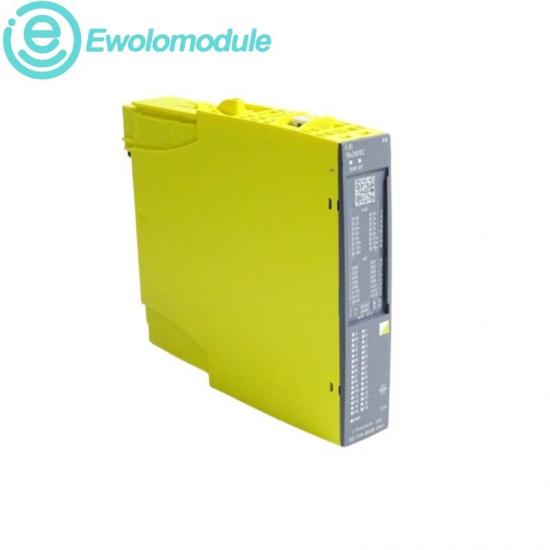

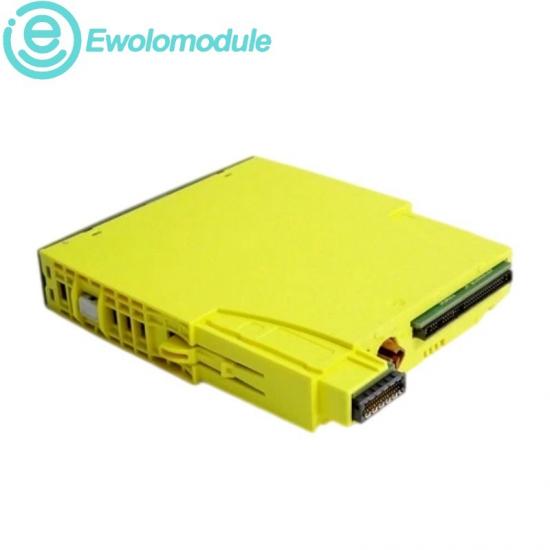

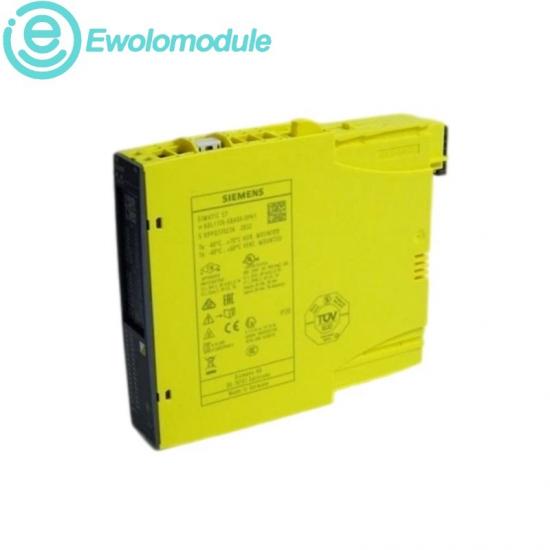

SIMATIC ET 200SP HA F-DI 16x24VDC HA फेल-सेफ डिजिटल इनपुट मॉड्यूल

विवरण

SIMATIC ET 200SP HA सिस्टम में सुरक्षा संबंधी सिग्नल अधिग्रहण के लिए फेल-सेफ 16-चैनल 24 V DC डिजिटल इनपुट मॉड्यूल।

गारंटीएक वर्ष

उपलब्धतास्टॉक में

इवोलोमॉड्यूल पर संबंधित मॉडल

6ES7351-1AH01-0AE0 6ES7467-5FJ00-0AB0 6ES7315-2EG10-0AB0

विनिर्देश / त्रुटि-मुक्त प्रक्रिया इनपुट/आउटपुट

डेटाF-DI 16x24VDC HA आधिकारिक इंजीनियरिंग प्रोफ़ाइल

सुरक्षा संबंधी डिजिटल सिग्नल अधिग्रहण के लिए डिज़ाइन किया गया, यह उच्च उपलब्धता वाला I/O मॉड्यूल सोलह 24 V DC इनपुट चैनलों की निगरानी करता है और चैनल-स्तरीय निदान प्रदान करता है। यह निर्दिष्ट टर्मिनल ब्लॉक के साथ रिडंडेंट स्टेशन कॉन्फ़िगरेशन का समर्थन करता है और सीमेंस सुरक्षा इंजीनियरिंग वातावरण में एकीकृत हो जाता है।

आधिकारिक तकनीकी डेटा

उत्पाद का प्रकार

एफ-डीआई 16x24VDC एचए

डिजिटल इनपुट

रेटेड आपूर्ति वोल्टेज

24 वोल्ट डीसी

अनुमेय आपूर्ति सीमा

19.2 से 28.8 वोल्ट डीसी

सिग्नल 1 इनपुट करंट

2.5 mA विशिष्ट

प्रक्रिया यंत्र सामग्री संस्करण

वी1.0

उपयोग योग्य टर्मिनल ब्लॉक

H1, M1, H0 और N0

अतिरेक क्षमता

हां, एम1 टर्मिनल ब्लॉक के साथ

कार्यात्मक सुरक्षा

आईईसी 61508 के अनुसार एसआईएल 3

पेश करने का स्तर

ISO 13849-1 के अनुसार PL e तक

उत्पाद की स्थिति

उच्च उपलब्धता वाली प्रक्रिया I/O और सुरक्षा संबंधी फील्ड सिग्नलों के लिए विफल-सुरक्षित डिजिटल इनपुट मॉड्यूल।

प्रत्यय का अर्थ

सीमेंस इस कॉन्फ़िगरेशन की पहचान संपूर्ण आर्टिकल नंबर से करता है; कोई आधिकारिक सेगमेंट-दर-सेगमेंट प्रत्यय कुंजी प्रकाशित नहीं की गई है।

प्रणाली संबंध

यह SIMATIC ET 200SP HA स्टेशनों में संचालित होता है और इसे प्रलेखित टर्मिनल ब्लॉक, सुरक्षा कॉन्फ़िगरेशन और S7 F/FH सिस्टम वातावरण के साथ इंजीनियर किया गया है।

अनुशंसा / अनुप्रयोग और प्रतिस्थापन

अनुप्रयोग अवलोकन

प्रक्रिया सुरक्षा

आपातकालीन-स्टॉप, इंटरलॉक और सुरक्षात्मक क्षेत्र संकेत।

रसायन और ऊर्जा

प्रक्रिया संयंत्रों में सुरक्षा-संबंधी स्थिति अधिग्रहण।

उच्च-उपलब्धता स्वचालन

रिडंडेंट वितरित I/O आर्किटेक्चर।

स्थापना

एक अनुमोदित H1, M1, H0 या N0 टर्मिनल ब्लॉक का उपयोग करके SIMATIC ET 200SP HA स्टेशन में माउंट करें; कमीशनिंग से पहले 24 V DC आपूर्ति और सुरक्षा मापदंडों को सत्यापित करें।

अपग्रेड पथ

स्थापित मॉड्यूल को बदलते समय पूर्ण लेख संख्या, टर्मिनल-ब्लॉक प्रकार, F-पैरामीटर असाइनमेंट और प्रोजेक्ट संस्करण को सुरक्षित रखें।
