सीमेंस · उत्पाद विवरण

6ES7232-0HB22-0XA8

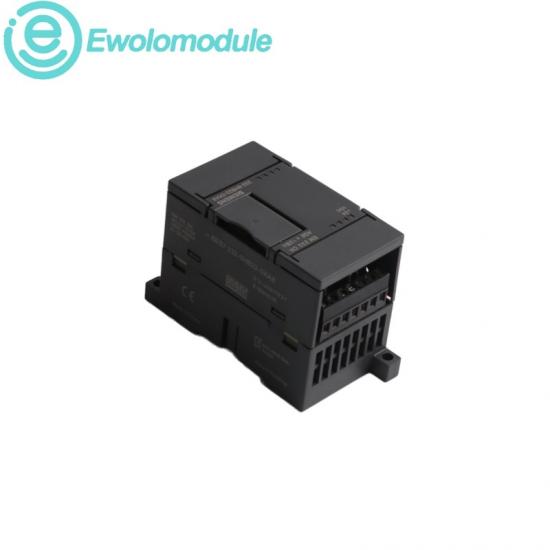

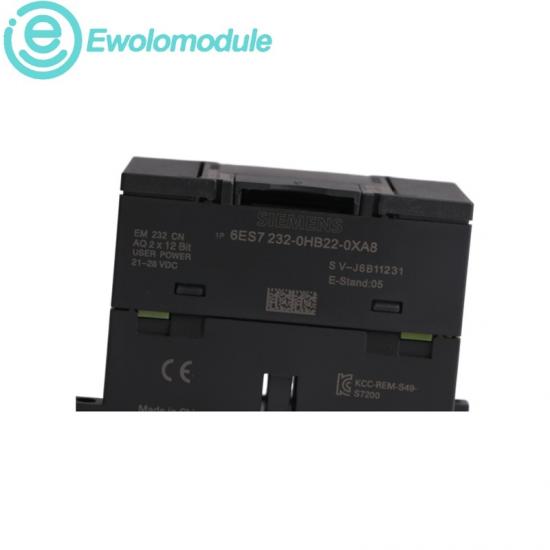

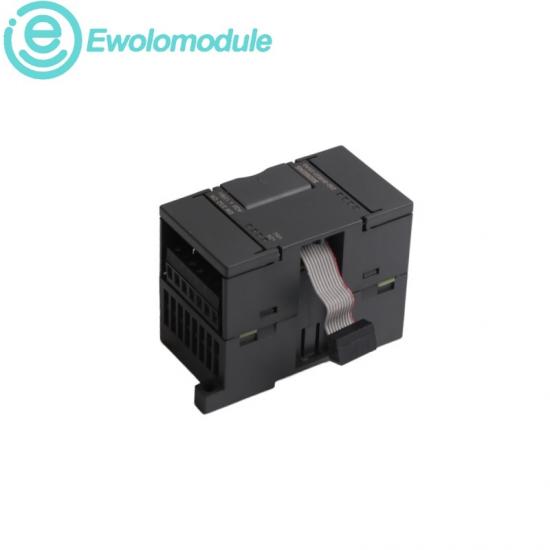

SIMATIC S7-200 CN EM 232 2AO एनालॉग आउटपुट मॉड्यूल

स्थिति

नया ओरिजिनल

गारंटी

एक वर्ष

उत्पाद का संक्षिप्त विवरण

यह EM 232 विस्तार मॉड्यूल संगत SIMATIC S7-200 CN नियंत्रक में दो एनालॉग वोल्टेज आउटपुट जोड़ता है। ये दोनों चैनल एनालॉग एक्चुएटर कमांड के लिए 12-बिट रूपांतरण के साथ ±10 V DC सिग्नल उत्पन्न करते हैं।

यह मॉड्यूल केवल S7-22X CPU के लिए है और CN उत्पाद संस्करण के लिए CE अनुमोदन प्राप्त है। इंस्टॉलेशन से पहले CPU प्रकार, सिग्नल रेंज और पूरा आर्टिकल नंबर सुनिश्चित कर लें।

सीधा संपर्क

☎ +86 17359287459 ✉ sales9@apterpower.com

सीमेंस के बारे में और जानें →

परिचालन वातावरण · निगरानी और नियंत्रण

SIMATIC S7-200 CN नियंत्रकों के लिए दो-चैनल एनालॉग कमांड जनरेशन

◈ परिचालन वातावरण

इसे S7-200 CN एक्सपेंशन चेन में संगत S7-22X CPU के बगल में माउंट करें।

दस्तावेजी रूप से निर्दिष्ट ±10 V DC सिग्नल रेंज के लिए दोनों एनालॉग आउटपुट को कनेक्ट करें।

एनालॉग सर्किट के लिए, शील्डेड सिग्नल वायरिंग और उपयुक्त ग्राउंडिंग का उपयोग करें।

चालू करने के दौरान S7-200 CN की स्थापना और परिवेश संबंधी आवश्यकताओं का पालन करें।

◎ निगरानी और नियंत्रण

दो एनालॉग आउटपुट स्वतंत्र वोल्टेज कमांड प्रदान करते हैं।

बारह-बिट रूपांतरण दोहराने योग्य एनालॉग सेटपॉइंट जनरेशन का समर्थन करता है।

सीपीयू एस7-200 विस्तार बस के माध्यम से आउटपुट शब्द लिखता है।

प्रारंभिक जांच में स्केलिंग, ध्रुवीयता और कनेक्टेड लोड को मान्य किया जाना चाहिए।

आधिकारिक तकनीकी डेटा

उत्पाद का प्रकार ईएम 232 एनालॉग आउटपुट	एनालॉग आउटपुट 2	आउटपुट रेंज ±10 V डीसी	कनवर्टर संकल्प 12 बिट
संगत सीपीयू केवल S7-22X	बिजली गुल 2 डब्ल्यू विशिष्ट	अनुमोदन सीई	उत्पाद के आयाम 4.6x8x6.2 सेमी

आर्टिकल नंबर 6ES7232-0HB22-0XA8 के लिए आधिकारिक सीमेंस डेटा।

ब्रांड की ताकत व्यावहारिक स्वचालन आवश्यकताओं को पूरा करती है

SIEMENS विशेषताएँ · अनुप्रयोग क्षेत्र

Siemens ब्रांड की विशेषताएँ

1	कॉम्पैक्ट S7-200 विस्तार हार्डवेयर किफायती मशीन स्वचालन का समर्थन करता है।
2	प्रलेखित चैनल रिज़ॉल्यूशन पूर्वानुमानित एनालॉग स्केलिंग को सक्षम बनाता है।
3	Siemens ऑर्डर कोडिंग पुराने सिस्टम के नियंत्रित रखरखाव का समर्थन करती है।
4	मॉड्यूलर इंस्टॉलेशन एनालॉग विस्तार को कंट्रोलर बेस यूनिट से अलग रखता है।

अनुप्रयोग क्षेत्र

A	संगत वेरिएबल-स्पीड ड्राइव के लिए स्पीड-रेफरेंस आउटपुट।
B	कॉम्पैक्ट मशीनों में वाल्व और एक्चुएटर सेटपॉइंट नियंत्रण।
C	डोजिंग और तापमान प्रणालियों में एनालॉग कमांड जनरेशन।
D	स्थापित S7-200 CN एनालॉग आउटपुट के लिए सर्विस रिप्लेसमेंट।

अनुशंसित मॉडल

SIEMENS

6ES7953-8LF00-0AA0	6ES7953-8LF20-0AA0	6ES7953-8LF30-0AA0	6ES7953-8LG20-0AA0	6ES7953-8LG30-0AA0
6ES7953-8LG31-0AA0	6ES7953-8LJ30-0AA0	6ES7953-8LJ31-0AA0	6ES7953-8LL31-0AA0	6ES7953-8LM31-0AA0
6ES7953-8LM32-0AA0	6ES7953-8LP31-0AA0	6ES7954-8LC03-0AA0	6ES7954-8LE03-0AA0	6ES7954-8LF03-0AA0
6ES7954-8LL03-0AA0	6ES7954-8LP03-0AA0	6ES7214-1BG40-0XB0	6ES7972-0AA01-0XA0	6ES7151-7AA20-0AB0

चयन नोट: प्रतिस्थापन से पहले लक्षित सिस्टम, इलेक्ट्रिकल रेटिंग और पूर्ण लेख संख्या को सत्यापित करें।

उद्धरणएक स्पष्ट चार-चरणीय अनुरोध प्रक्रिया

पहचान करना

कृपया सीमेंस आर्टिकल नंबर और आवश्यक मात्रा प्रदान करें।

सत्यापित करें

लक्ष्य प्रणाली, विद्युत रेटिंग और स्थापित संशोधन की पुष्टि करें।

उद्धरण

वर्तमान मूल्य, उपलब्धता, स्थिति और डिलीवरी का समय प्राप्त करें।

प्रेषण

पैकेजिंग संबंधी आवश्यकताओं की पुष्टि करें और शिपमेंट की व्यवस्था करें।
