सीमेंस · सिमैटिक नेट · प्रोफिबस

6GK7342-5DA03-0XE0

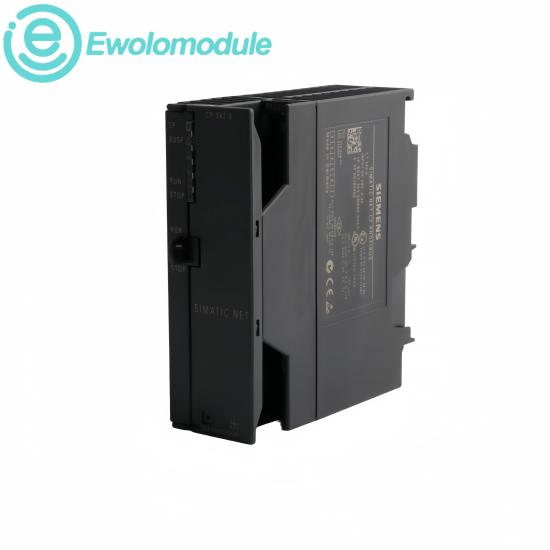

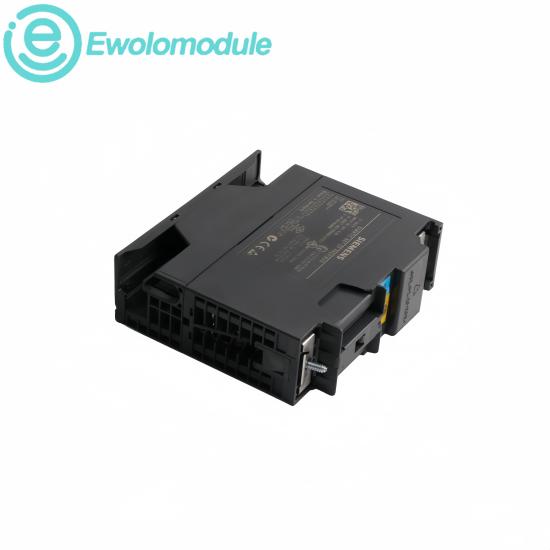

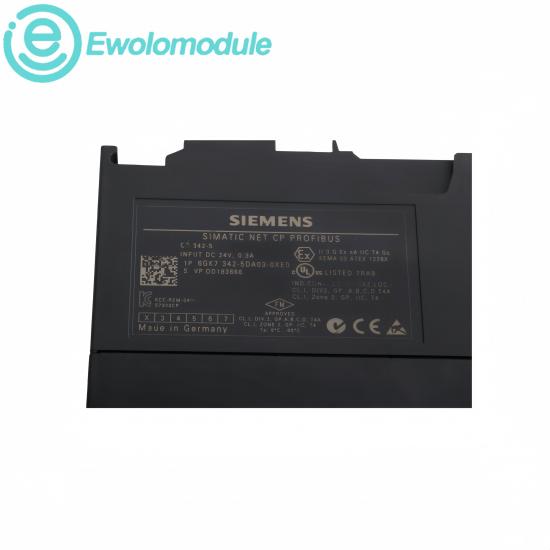

सीपी 342-5 संचार प्रोसेसर

सीमेंस 6GK7342-5DA03-0XE0 एक SIMATIC NET संचार प्रोसेसर है जो DP, S7 और PG/OP संचार के लिए SIMATIC S7-300 सिस्टम को PROFIBUS से जोड़ता है।

ब्रांड सीमेंस	उत्पाद श्रृंखला सिमैटिक नेट सीपी 342-5 / एस7-300
गारंटी एक वर्ष	उपलब्धता स्टॉक में

ईवोलोमॉड्यूल पर संबंधित मॉडल

6GK5124-0BA00-2AA3 ↗6GK1161-6AA00 ↗

02 · विशिष्टताएँ

पुराने S7-300 सिस्टमों के लिए PROFIBUS समन्वय

उत्पाद वर्णन

एक समर्पित फील्डबस प्रोसेसर के रूप में निर्मित, सीपी प्रोफिबस डीपी मास्टर क्लास 1 या डीपी स्लेव के रूप में कार्य कर सकता है। यह एस7, पीजी/ओपी और एस5-संगत सेवाओं को भी संभालता है, जबकि सीपीयू में संग्रहीत कॉन्फ़िगरेशन प्रोग्रामिंग डिवाइस से पुनः लोड किए बिना मॉड्यूल प्रतिस्थापन का समर्थन करता है। प्रतिस्थापन से पहले सटीक आर्टिकल नंबर, फर्मवेयर और स्टेप 7 संगतता की जांच अवश्य कर लें।

सिस्टम संगतता

SIMATIC S7-300 स्टैंडर्ड, कॉम्पैक्ट और मॉड्यूलर सीपीयू
SIMATIC C7 कॉम्पैक्ट इकाइयाँ
सिन्यूमेरिक सिस्टम
S7-300, S7-400 और PG/PC संचार साझेदार

आधिकारिक तकनीकी डेटा

उत्पाद का प्रकार सीपी 342-5	स्थानांतरण दर 9.6 किलोबिट/सेकंड–12 मेगाबिट/सेकंड
प्रोफिबस पोर्ट 1 विद्युत इंटरफ़ेस	योजक 9-पिन सब-डी सॉकेट, RS485
बिजली कनेक्शन 4-ध्रुवीय टर्मिनल ब्लॉक	वोल्टेज आपूर्ति 5 वोल्ट बैकप्लेन / 24 वोल्ट डीसी बाहरी
विशिष्ट धारा 5 वोल्ट पर 0.15 ए / 24 वोल्ट पर 0.25 ए	बिजली गुल 6.75 डब्ल्यू
परिवेश का तापमान परिचालन तापमान: 0–60 °C; भंडारण और परिवहन तापमान: −40–+70 °C	पर्यावरण संरक्षण IP20; 25 डिग्री सेल्सियस पर अधिकतम 95% सापेक्ष आर्द्रता, गैर-संघनन

उत्पाद की विशेषताएँ

◆ डीपी मास्टर क्लास 1 या डीपी स्लेव ऑपरेशन का चयन किया जा सकता है
◆ S7 संचार और PG/OP इंजीनियरिंग सेवाएं
◆ S5 के अनुकूल SEND/RECEIVE संचार
◆ पीजी के बिना प्रतिस्थापन के लिए कॉन्फ़िगरेशन संग्रहण

कनेक्शन पथ

एस7-300 सीपीयू

›

सीपी 342-5

›

प्रोफिबस डीपी

यह डिस्ट्रीब्यूटेड I/O, ड्राइव, HMI/OP स्टेशन और संगत PROFIBUS डिवाइस को S7-300 कंट्रोल लेयर से जोड़ता है।

चयन योग्य डीपी भूमिका

सीपीयू-संग्रहीत कॉन्फ़िगरेशन

लेगेसी S7-300 एकीकरण

03 · अनुशंसा

स्थापित स्वचालन के लिए फील्डबस निरंतरता

उद्योग अनुप्रयोग

विनिर्माण लाइनों, प्रक्रिया संयंत्रों, सामग्री हैंडलिंग, पैकेजिंग, जल उपचार और अन्य प्रतिष्ठानों में उपयोग किया जाता है जहाँ S7-300 नियंत्रक PROFIBUS I/O, ड्राइव और ऑपरेटर उपकरणों का समन्वय करते हैं।

स्थापना और अपग्रेड

S7-300 रैक में स्थापित करें, 24 V आपूर्ति और 9-पिन PROFIBUS इंटरफ़ेस कनेक्ट करें, फिर सत्यापित STEP 7 कॉन्फ़िगरेशन लोड करें। प्रतिस्थापन के लिए, सटीक लेख संख्या और फर्मवेयर संदर्भ बनाए रखें; CPU-संग्रहीत कॉन्फ़िगरेशन प्रोग्रामिंग डिवाइस के बिना प्रतिस्थापन का समर्थन कर सकता है।
