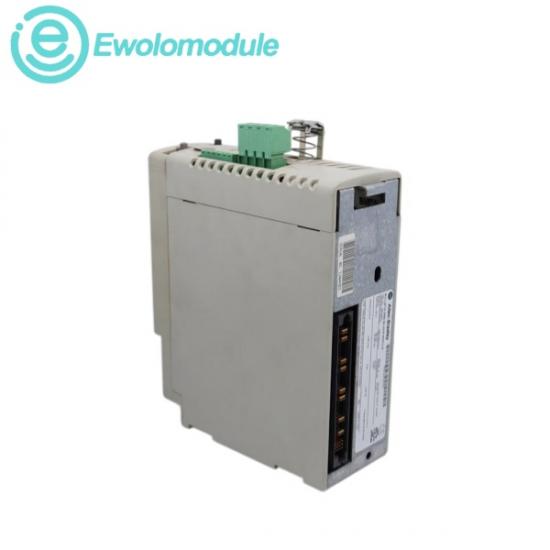

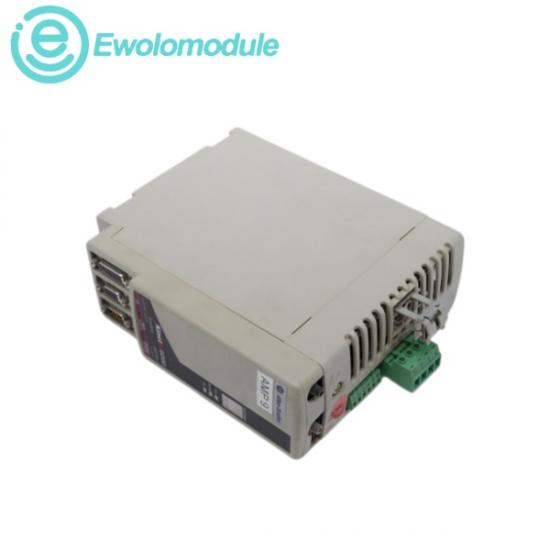

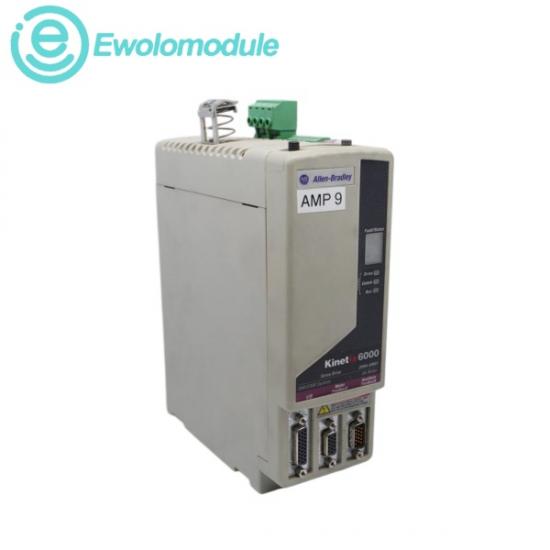

The2094-AM01 यह एलन-ब्रैडली ब्रांड द्वारा निर्मित एक उच्च-प्रदर्शन वाला डिजिटल मल्टी-एक्सिस सर्वो ड्राइव घटक है। Kinetix 6000 प्लेटफॉर्म के भीतर एक समर्पित एक्सिस मॉड्यूल (AM) के रूप में कार्य करते हुए, यह इकाई आधुनिक औद्योगिक ब्रशलेस सर्वो मोटरों के लिए सटीक गति, टॉर्क और स्थिति नियंत्रण प्रदान करती है। अलग-अलग लाइन फिल्टर और रेक्टिफायर वाले स्टैंडअलोन डिज़ाइन का उपयोग करने के बजाय, यह मॉड्यूल एक साझा-बस मल्टी-एक्सिस सिस्टम के भीतर संचालित होता है। यह सीधे एक विशेष बुलेटिन 2094 पावर रेल से जुड़ा होता है, और अपनी आंतरिक DC बस पावर और कंट्रोल-साइड वोल्टेज इंटीग्रेटेड एक्सिस मॉड्यूल (IAM) नामक एक प्राथमिक लीडर मॉड्यूल से प्राप्त करता है। कई इन्वर्टर चैनलों को एक एकीकृत पावर रेल पर समेकित करके, 2094-AM01 कंट्रोल कैबिनेट में कम जगह लेता है, संरचनात्मक वायरिंग की जटिलता को कम करता है, और कुल सिस्टम इंस्टॉलेशन लागत को घटाता है। यह ड्राइव एक उच्च-गति, सिंक्रनाइज़्ड नेटवर्क इंटरफ़ेस (आमतौर पर चयनित कंट्रोल मॉड्यूल के आधार पर SERCOS या CIP मोशन) पर संचार करता है, जिससे केंद्रीय लॉजिक्स नियंत्रक जटिल, मल्टी-एक्सिस मोशन पथों का समन्वय कर सकते हैं।

अधिकतम आउटपुट करंट (RMS): 12.0 एम्पियर

अधिकतम आउटपुट करंट (0 से अधिकतम): 17.0 एम्पियर

नाममात्र सतत विद्युत उत्पादन: 1.9 किलोवाट (2.5 एचपी)

पल्स विड्थ मॉड्यूलेशन (पीडब्ल्यूएम) आवृत्ति: 8 किलोहर्ट्ज़

वेलोसिटी लूप बैंडविड्थ: 500 हर्ट्ज़

वर्तमान लूप बैंडविड्थ: 1300 हर्ट्ज़

निरंतर आउटपुट करंट (RMS): 6.0 एम्पियर

निरंतर आउटपुट करंट (0 से पीक तक): 8.5 एम्पियर

दक्षता रेटिंग: निर्धारित उत्पादन पर 98% परिचालन दक्षता
