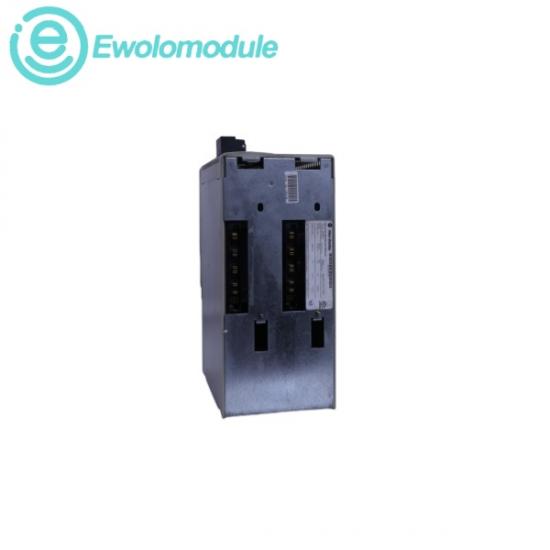

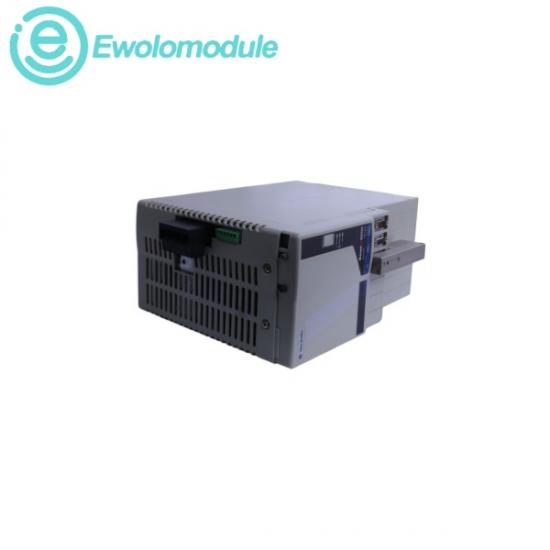

The 2094-बीएम05 यह एलन-ब्रैडली ब्रांड द्वारा निर्मित एक हेवी-ड्यूटी, डिजिटल मल्टी-एक्सिस सर्वो ड्राइव इन्वर्टर मॉड्यूल है। काइनेटिक्स 6000 प्लेटफॉर्म के भीतर एक उच्च-क्षमता वाले एक्सिस मॉड्यूल (AM) के रूप में कार्य करते हुए, यह यूनिट डायनामिक ब्रशलेस सर्वो मोटर्स के लिए सटीक क्लोज्ड-लूप गति, टॉर्क और स्थिति नियंत्रण प्रदान करती है। इस श्रृंखला के कम-शक्ति वाले मॉड्यूल से भिन्न, 2094-BM05 एक डबल-वाइड मॉड्यूल है, जिसका अर्थ है कि इसका भौतिक आवरण साझा बुलेटिन 2094 पावर रेल पर दो आसन्न कार्ड स्लॉट लेता है ताकि इसके उन्नत पावर इलेक्ट्रॉनिक्स और आंतरिक थर्मल हीट-सिंक को समायोजित किया जा सके। एक साझा-अवसंरचना प्रणाली के भीतर काम करते हुए, मॉड्यूल को एक अलग एसी लाइन रेक्टिफायर या समर्पित इनपुट फिल्टर की आवश्यकता नहीं होती है। इसके बजाय, यह सीधे पावर रेल से जुड़कर अपना आंतरिक 650V डीसी बस वोल्टेज और नियंत्रण-पक्ष परिचालन शक्ति एक केंद्रीय होस्ट से प्राप्त करता है, जिसे इंटीग्रेटेड एक्सिस मॉड्यूल (IAM) के रूप में जाना जाता है। यह मॉड्यूल उन्नत उच्च-आवृत्ति पल्स चौड़ाई मॉड्यूलेशन (PWM) का उपयोग करके मोटर धाराओं को सुचारू रूप से नियंत्रित करता है। यह उच्च-गति सिंक्रनाइज़्ड संचार नेटवर्क (जैसे SERCOS या EtherNet/IP CIP मोशन) के माध्यम से केंद्रीय लॉजिक्स नियंत्रकों के साथ सहजता से जुड़ जाता है।

मॉड्यूल कॉन्फ़िगरेशन: 400V/460V श्रेणी का मल्टी-एक्सिस इन्वर्टर मॉड्यूल

नाममात्र मुख्य डीसी बस इनपुट: 650V डीसी, जो सीधे पावर रेल साझा-बस लिंक से प्राप्त होता है।

मुख्य एसी वोल्टेज स्रोत (सिस्टम लाइन): 360V…480V एसी आरएमएस, त्रि-चरण

निरंतर इन्वर्टर आउटपुट करंट (RMS): 49.0 एम्पियर

निरंतर इन्वर्टर आउटपुट करंट (0 से पीक तक): 69.3 एम्पियर

नाममात्र सतत विद्युत उत्पादन: 22.0 किलोलीटर

पल्स चौड़ाई मॉड्यूलेशन (पीडब्ल्यूएम) आवृत्ति: 4 किलोहर्ट्ज़ निश्चित वाहक आवृत्ति

विद्युत दक्षता रेटिंग: पूर्ण रेटेड निरंतर आउटपुट पर 98% संरचनात्मक दक्षता
