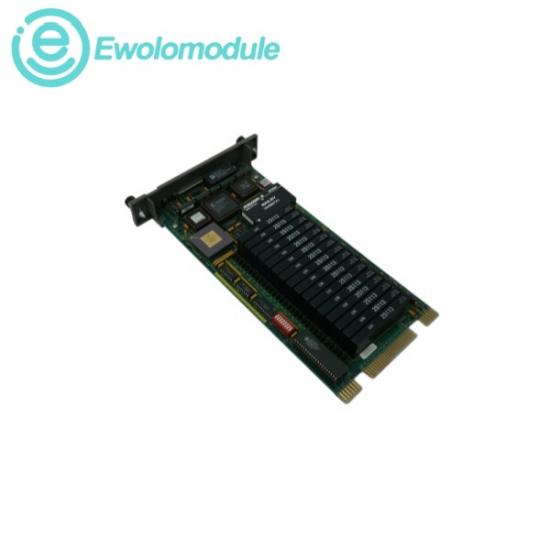

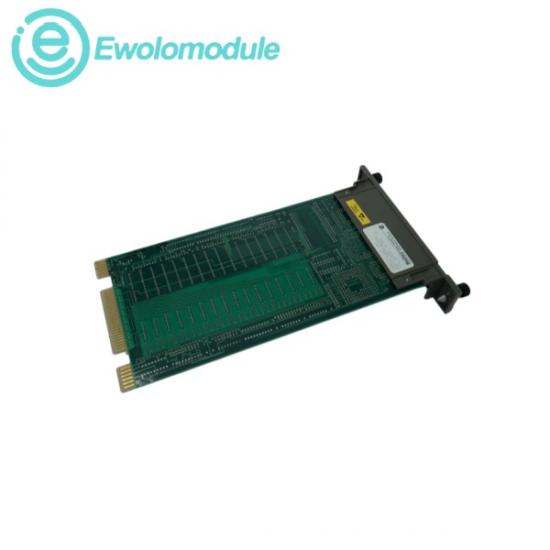

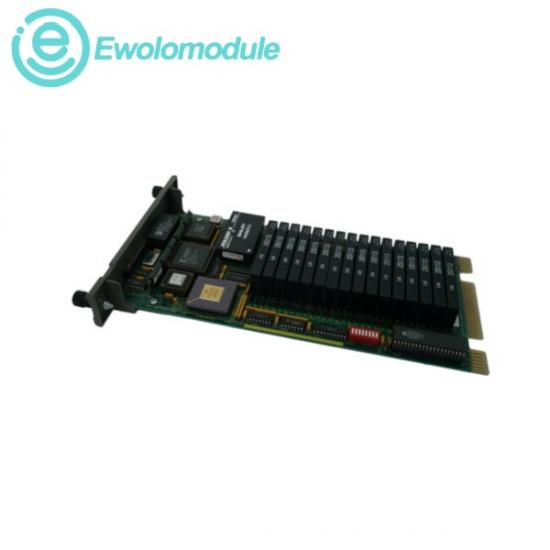

ABB IMASI03 एक उच्च-प्रदर्शन वाला, 16-चैनल यूनिवर्सल एनालॉग इनपुट स्लेव मॉड्यूल है जिसे विभिन्न फील्ड प्रोसेस इंडिकेटर्स को सिस्टम के मल्टी-फंक्शन प्रोसेसर से सीधे इंटरफेस करने के लिए डिज़ाइन किया गया है। एक इंटेलिजेंट डेटा कलेक्शन गेटवे के रूप में कार्य करते हुए, यह मॉड्यूल विभिन्न प्रकार के फील्ड सेंसरों के लिए डायरेक्ट, ऑनबोर्ड कंडीशनिंग प्रदान करता है—जिसमें उच्च-सटीकता प्रवर्धन, डिजिटल फ़िल्टरिंग और सुरक्षित सिग्नल आइसोलेशन शामिल हैं। यह अद्वितीय रूप से बहुमुखी है, जिससे प्रत्येक चैनल को मिलिवोल्ट, उच्च-स्तरीय वोल्टेज, करंट लूप, RTD या थर्मोकपल इनपुट को प्रोसेस करने के लिए स्वतंत्र रूप से प्रोग्राम किया जा सकता है। यह मॉड्यूल कच्चे एनालॉग फील्ड फिजिक्स को 24 बिट तक के एनालॉग-टू-डिजिटल (A/D) रिज़ॉल्यूशन के साथ अत्यधिक सटीक डिजिटल डेटा स्ट्रिंग्स में परिवर्तित करता है, जिससे प्राथमिक नियंत्रक को वास्तविक समय में प्रक्रिया की दृश्यता मिलती है।

चैनल घनत्व: 16 स्वतंत्र रूप से कॉन्फ़िगर किए गए प्रोसेस इनपुट चैनल

धारा: मानक 4 से 20 mA लूप

उच्च स्तरीय वोल्टेज: -10 वोल्ट से +10 वोल्ट

मिलीवोल्ट: -100 मिलीवोल्ट से +100 मिलीवोल्ट

एनालॉग-टू-डिजिटल (ए/डी) रिज़ॉल्यूशन: 16 से 24 बिट्स की रेंज में प्रत्येक चैनल के लिए स्वतंत्र रूप से प्रोग्राम करने योग्य।

सिस्टम की विद्युत आवश्यकताएँ: यह आंतरिक बस लॉजिक विद्युत दरों +5 VDC और +15 VDC का उपयोग करता है, जिससे कुल विद्युत भार लगभग 4.0 VA की खपत होती है।

सामान्य नियंत्रण कैबिनेट संचालन के लिए परिचालन तापमान सीमा: 0 °C से +55 °C (+32 °F से +131 °F)

भंडारण तापमान सीमा: -40 °C से +75 °C (-40 °F से +167 °F)

सापेक्ष आर्द्रता: 5% से 95% (गैर-संघनन वायुमंडलीय लेआउट)
