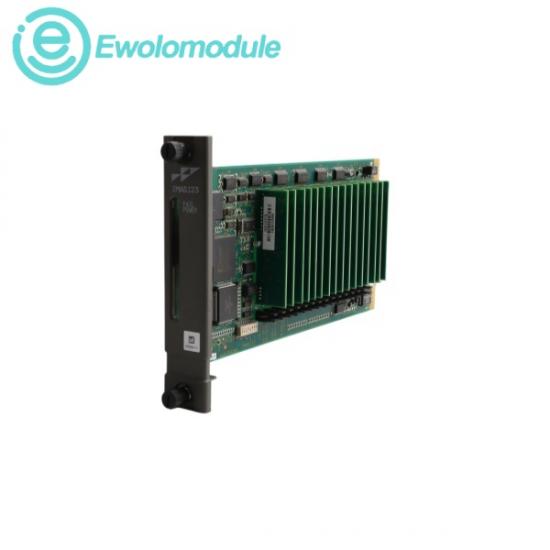

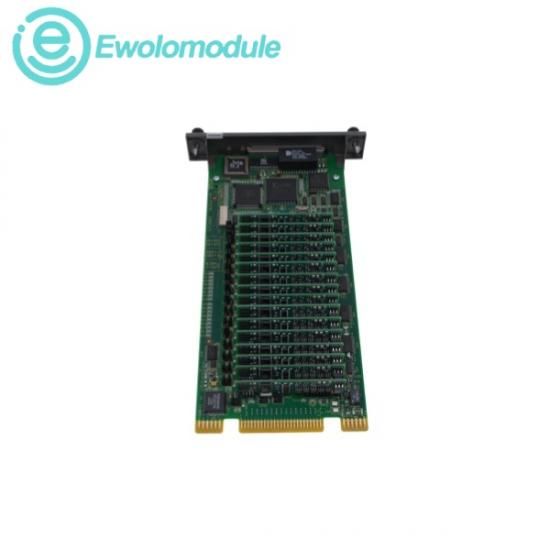

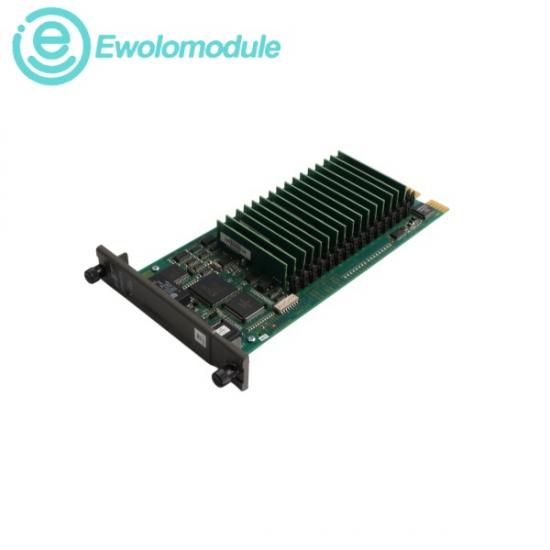

ABB IMASI23 एक उन्नत, उच्च-प्रदर्शन वाला 16-चैनल एनालॉग इनपुट मॉड्यूल है जिसे सिस्टम के स्थानीय I/O एक्सपेंडर बस के माध्यम से विभिन्न प्रकार के प्रोसेस सिग्नलों को सीधे हार्मनी रैक कंट्रोलर से इंटरफेस करने के लिए डिज़ाइन किया गया है। एक इंटेलिजेंट एज प्रोसेसर के रूप में कार्य करते हुए, यह कोल्ड जंक्शन तापमान क्षतिपूर्ति, इंजीनियरिंग यूनिट रूपांतरण और बैकग्राउंड सिस्टम इंटीग्रिटी चेकिंग के लिए ऑनबोर्ड सर्किटरी प्रदान करता है। प्रत्येक चैनल में अपना समर्पित 24-बिट एनालॉग-टू-डिजिटल (A/D) कनवर्टर होता है और इसे करंट लूप, थर्मोकपल और RTD जैसी विभिन्न इनपुट श्रेणियों को स्वीकार करने के लिए पूरी तरह से अनुकूलित किया जा सकता है।

चैनल क्षमता: 16 स्वतंत्र रूप से कॉन्फ़िगर करने योग्य प्रक्रिया इनपुट चैनल

एनालॉग-टू-डिजिटल (ए/डी) रिज़ॉल्यूशन: 24 बिट प्रति चैनल

रूपांतरण समय: सभी 16 चैनलों को एक साथ रीफ़्रेश करने में कुल 180 मिलीसेकंड लगते हैं।

करंट: मानक 4 से 20 mA औद्योगिक करंट लूप

इनपुट प्रतिबाधा पैरामीटर: निम्न-स्तरीय मिलिवोल्ट/थर्मोकपल संकेतों के लिए न्यूनतम 10 MΩ; वोल्टेज/करंट संकेतों के लिए न्यूनतम 100 kΩ

विद्युत पृथक्करण शक्ति: 250 VDC या VRMS, 60 Hz कॉमन-मोड पृथक्करण पर

परिचालन तापमान सीमा: 0 °C से +70 °C (+32 °F से +158 °F)

भंडारण तापमान सीमा: -40 °C से +85 °C (-40 °F से +185 °F)

सापेक्ष आर्द्रता मैट्रिक्स: 5% से 95% तक, +55 डिग्री सेल्सियस तक, गैर-संघननशील वायुमंडलीय वातावरण
