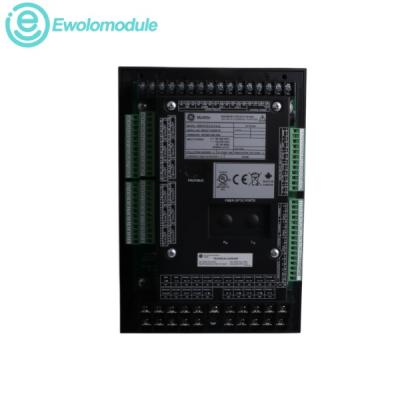

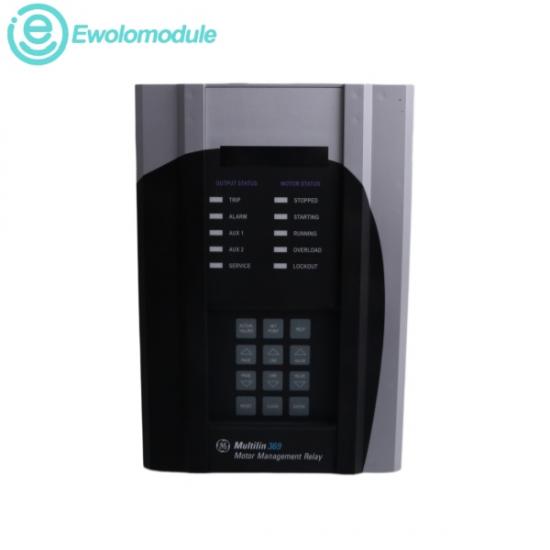

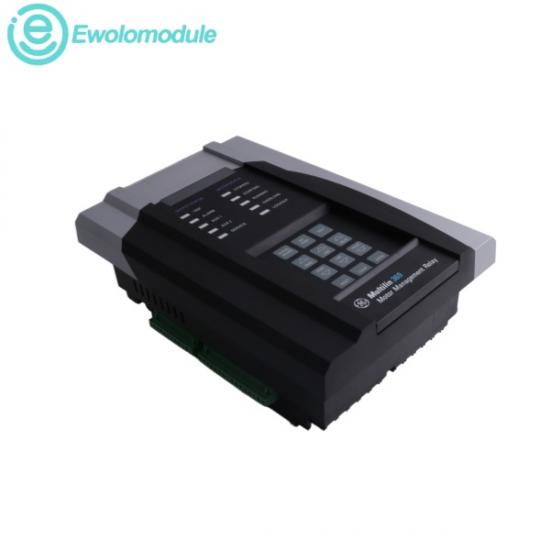

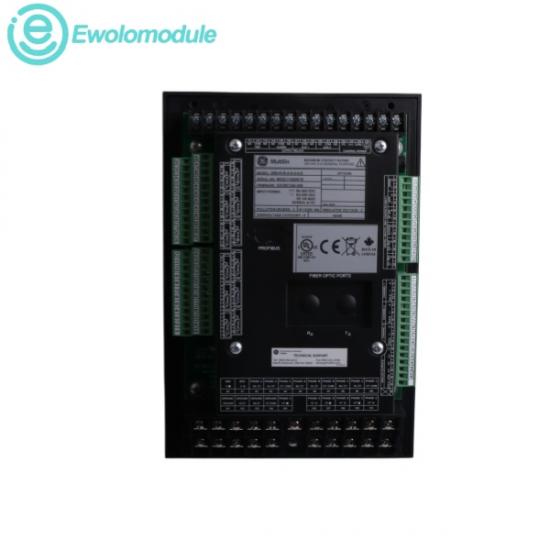

द GE 369-HI-R-0-0-0-0-Eएक माइक्रो कंप्यूटर-आधारित, डिजिटल सुरक्षा और निगरानी रिले है जिसे तीन-चरण वाली मध्यम आकार की AC मोटरों और उनके द्वारा संचालित यांत्रिक हार्डवेयर संपत्तियों का प्रबंधन करने के लिए इंजीनियर किया गया है। एक अनुकूली सुरक्षा उपकरण के रूप में कार्य करते हुए, यह इकाई व्यक्तिगत मोटर स्टार्टिंग और ऐतिहासिक रनिंग विशेषताओं को सक्रिय रूप से सीखती है ताकि अपने आंतरिक सुरक्षा प्रोफाइल को गतिशील रूप से समायोजित कर सके। यह विशिष्ट मॉडल प्रीफिक्स ब्रेकडाउन एक "HI" ब्रॉड-रेंज कंट्रोल पावर कॉन्फ़िगरेशन को दर्शाता है जिसे "R" विकल्प के साथ जोड़ा गया है, जो सीधे चेसिस से 12 स्वतंत्र, प्रोग्राम करने योग्य रेजिस्टेंस टेम्परेचर डिटेक्टर (RTD) इनपुट लिंक जोड़ता है।

n कंट्रोल सप्लाई पावर वोल्टेज (HI विकल्प): 50 से 300 VDC या 60 से 265 VAC

n फेज और ग्राउंड CT इनपुट: 1 A या 5 A सेकेंडरी रेटिंग कॉन्फ़िगरेशन

n एनालॉग आउटपुट: बेस यूनिट के साथ 1 चैनल मानक, 0-20 mA या 4-20 mA करंट लूप के लिए कॉन्फ़िगर करने योग्य

n आउटपुट रिले कॉन्टैक्ट रेटिंग: 10 A निरंतर रेटिंग

n परिवेश ऑपरेटिंग तापमान: -40°C से +60°C (-40°F से +140°F) निरंतर कैबिनेट वातावरण रेटिंग

n परिवेश भंडारण तापमान सीमा: -40°C से +80°C

n सापेक्ष ऑपरेटिंग आर्द्रता: 95% तक (गैर-संघनक स्थिति)

1.

मध्यम-वोल्टेज AC मोटर सुरक्षा: फैक्ट्री कंट्रोल पैनल के अंदर एक मध्यम आकार की एसिंक्रोनस मशीन से सीधे वायर्ड। यह रनिंग स्थितियों को ट्रैक करने के लिए लगातार तीन-चरण करंट प्रोफाइल का नमूना लेता है, और यदि यह लॉक्ड रोटर स्थितियों या अचानक फेज असंतुलन को महसूस करता है, तो यह तत्काल सर्किट ब्रेकर ट्रिप को ट्रिगर करता है।

2.

खनन और धातु अयस्क प्रसंस्करण: उच्च-टॉर्क कन्वेयर मोटरों, ग्राइंडिंग मिलों और सामग्री परिवहन ट्रैकों के स्टेटर, बेयरिंग और परिवेश के तापमान की निगरानी के लिए भारी प्रसंस्करण मिलों के अंदर स्थापित।

3.

तेल, गैस और रिफाइनिंग इंफ्रास्ट्रक्चर: उच्च-दबाव द्रव स्थानांतरण पंप नेटवर्क, रिफाइनरी वेंटिलेशन पंखे और रिमोट पाइपलाइन निष्कर्षण प्रणालियों पर प्रबंधित ताकि सुरक्षित स्टार्ट इनहिबिट्स को लागू किया जा सके और मोटर कूल-डाउन समय मापदंडों को निष्पादित किया जा सके।

4.

पल्प, पेपर और केमिकल बैच सुविधाएं: बड़ी बैच मिक्सिंग मोटरों, हेवी-ड्यूटी चिपर और जल-उपचार आपूर्ति पंपों के लिए इलेक्ट्रिकल थर्मल मॉडल सुरक्षा को नियंत्रित करता है जहां सिंगल-पॉइंट मोटर बर्नआउट विफलताएं उत्पादन लाइनों को फ्रीज कर देंगी।
