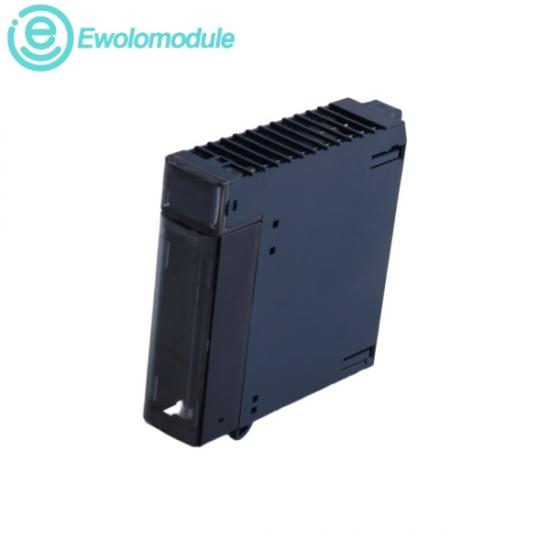

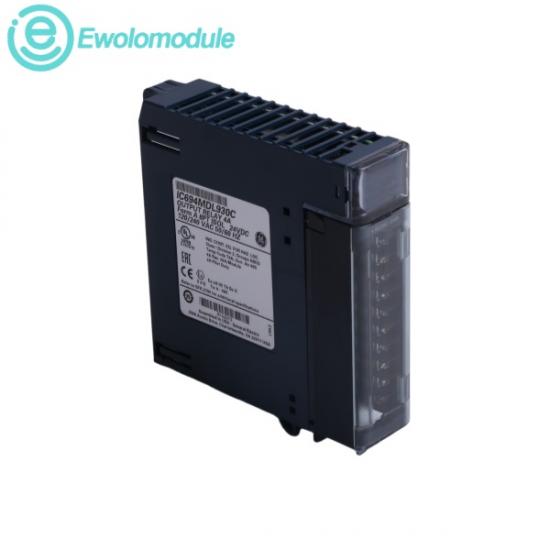

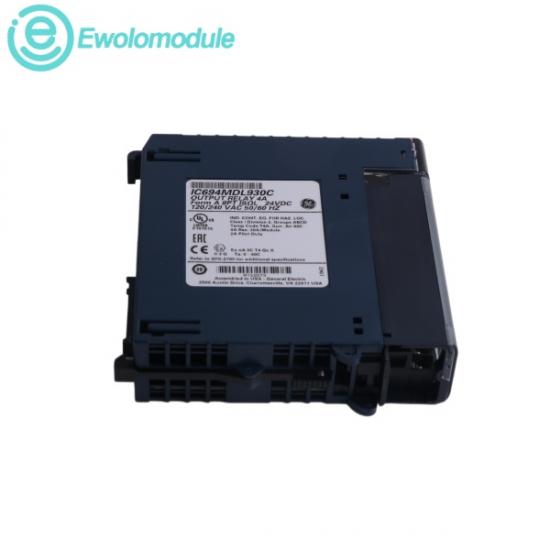

Theजीई IC694MDL930यह एक 8-पॉइंट, उच्च क्षमता वाला पृथक डिस्क्रीट रिले आउटपुट मॉड्यूल है जिसे प्रोग्रामेबल लॉजिक कंट्रोल सर्किट को भारी औद्योगिक फील्ड लोड से जोड़ने के लिए डिज़ाइन किया गया है। PACSystems RX3i या Series 90-30 बैकप्लेन कैरियर के अंदर संचालित होने वाले इस कार्ड में 8 स्वतंत्र फॉर्म A मैकेनिकल संपर्क हैं। चूंकि प्रत्येक चैनल पूरी तरह से पॉइंट-टू-पॉइंट पृथक है और इसमें अपना अलग कॉमन आउटपुट टर्मिनल है, इसलिए यह एक साथ मिश्रित वोल्टेज स्तरों और भिन्न AC या DC पावर लाइनों को सुरक्षित रूप से स्विच कर सकता है।

एन नाममात्र रेटेड वोल्टेज: 24 VDC / 120/240 VAC

एन परिचालन स्विचिंग वोल्टेज रेंज: 5 से 30 VDC / 5 से 250 VAC

एन न्यूनतम अनुमेय आउटपुट लोड: 10 mA

एन अधिकतम क्षणिक अंतर्प्रवाह धारा: 5.0 A

एन पर्यावरण परिचालन तापमान: 0°C से +60°C (+32°F से +140°F) तक, निरंतर स्लॉट एकीकरण

एन सापेक्षिक परिचालन आर्द्रता: 5% से 95% (गैर-संघनन अवस्था)

एन आंतरिक बैकप्लेन करंट खपत:+5 VDC सिस्टम लॉजिक बस से 6 mA (सभी आउटपुट सक्रिय)

+24 VDC रिले ड्राइव बस से 70 mA (सभी आउटपुट सक्रिय)

1.

मोटर नियंत्रण और भारी कॉइल स्विचिंग: यह उच्च क्षमता वाले मोटर स्टार्टर कॉन्टैक्टर कॉइल, औद्योगिक नियंत्रण रिले और चुंबकीय ब्रेक को सीधे संचालित और स्विच करता है। भारी मोटर वाइंडिंग के साइकलिंग के दौरान यह 5A तक के उच्च प्रेरक प्रवाह को सुरक्षित रूप से अवशोषित करता है।

2.

न्यूमेटिक और हाइड्रोलिक सिस्टम एक्चुएशन: प्रक्रिया द्रव रूटिंग को प्रबंधित करने, भौतिक क्लैंप स्थितियों को समायोजित करने और सुरक्षा सिलेंडर लॉजिक ब्लॉक चलाने के लिए उच्च-वोल्टेज सोलनॉइड वाल्व और मैनिफोल्ड गेट ऑपरेटरों को नियंत्रित करता है।

3.

फैक्ट्री फ्लोर इंडिकेशन और ऑडियो नोटिफिकेशन: यह मैन्युफैक्चरिंग सेल्स में स्टैक लाइट्स, विजुअल स्टेटस इंडिकेटर्स, हैज़र्ड बीकन्स और प्लांट अलार्म सायरन को ट्रिगर करता है।

4.

तेल, गैस और उपयोगिता अवसंरचना: उच्च निरंतर अलगाव की आवश्यकता होने पर विकेन्द्रीकृत 240V ईंधन वाल्व या दूरस्थ हीटिंग तत्वों को स्विच करते समय प्राथमिक नियंत्रण चेसिस को सुरक्षित रूप से अलग करता है।
