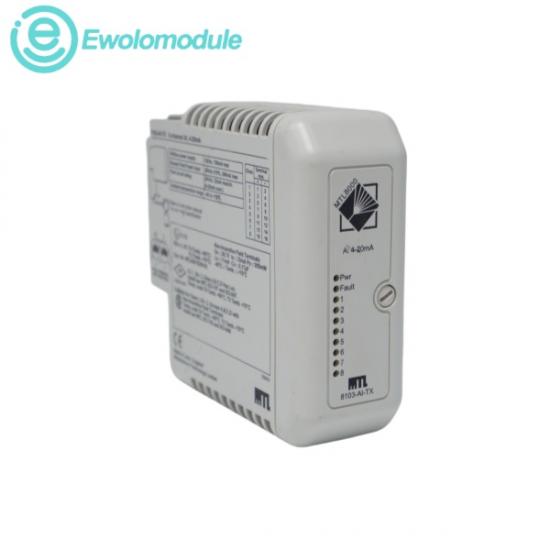

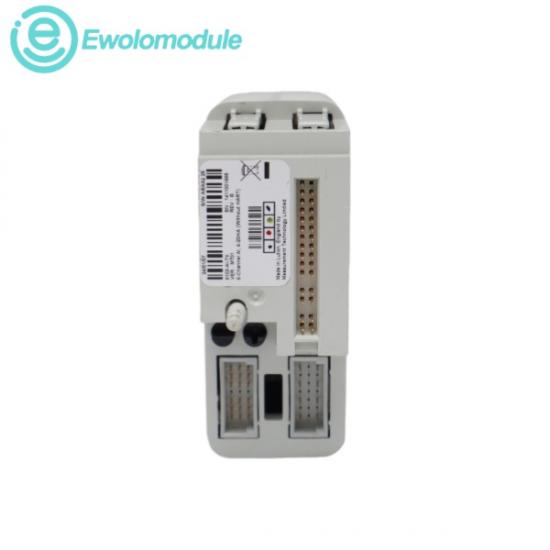

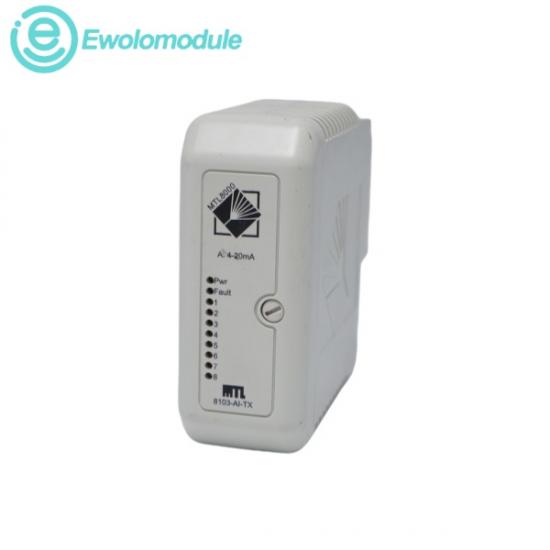

Theजीई 8103एआई-टीएक्सयह PAC8000 I/O सिस्टम के लिए एक 8-चैनल एनालॉग इनपुट मॉड्यूल है। यह मॉड्यूल 2- या 4-वायर ट्रांसमीटरों से आने वाले 8 सिंगल-एंडेड 4-20 mA इनपुट चैनलों के साथ इंटरफेस करता है। 16-बिट रिज़ॉल्यूशन पर काम करते हुए, यह कच्चे फील्ड करंट पैरामीटर को सिस्टम रेलबस पर ट्रांसमिशन के लिए सटीक डिजिटाइज़्ड डेटा में परिवर्तित करता है। इसमें एकीकृत ओपन और शॉर्ट सर्किट लाइन फॉल्ट डिटेक्शन के साथ-साथ नॉन-इंसेंडिव फील्ड सर्किट भी हैं, जो इसे खतरनाक औद्योगिक प्रसंस्करण वातावरण में उपयोग के लिए सुरक्षित बनाते हैं।

चैनलों की संख्या:

8 चैनल, सिंगल-एंडेड

सिग्नल रेंज:

नाममात्र रेंज 20 mA तक, पूर्ण परिचालन सीमा 1 से 23 mA तक

रेलबस (12V) करंट:

100 mA (सामान्य), 150 mA (अधिकतम)

आउटपुट पैरामीटर (@ 20 mA):

न्यूनतम आउटपुट वोल्टेज 0.5 V, अधिकतम आउटपुट करंट 32 mA

प्रतिक्रिया समय:

रेलबस पर सिग्नल की उपलब्धता में परिवर्तन का अधिकतम समय 27 मिलीसेकंड है।

तापमान रेंज आपरेट करना:

-40 °C से +70 °C (PAC8000 फील्ड हार्डवेयर के लिए मानक औद्योगिक लचीलापन विनिर्देश)

खतरनाक क्षेत्र उपकरण:

क्लास 1, डिव 2 / जोन 2 के खतरनाक क्षेत्रों में गैर-ज्वलनशील फील्ड उपकरणों को सुरक्षित रूप से जोड़ने के लिए तैनात किया गया है।

ट्रांसमीटर लूप एकीकरण:

दबाव, प्रवाह और तापमान मापदंडों को मापने वाले 2-वायर और 4-वायर प्रोसेस लूप के लिए प्रत्यक्ष डेटा अधिग्रहण इंटरफ़ेस।

प्रक्रिया लाइन निगरानी:

यह स्वचालित उच्च, उच्च-उच्च, निम्न और निम्न-निम्न अलार्म सीमा इंटरलॉकिंग कार्यों के साथ निरंतर एनालॉग लूप स्कैनिंग प्रदान करता है।

सिस्टम डायग्नोस्टिक्स ओवरहाल:

यह स्वचालित लाइन फॉल्ट डिटेक्शन प्रदान करता है, जिससे ओपन सर्किट और शॉर्टेड फील्ड वायर्स को चिह्नित करके प्रोसेसिंग डाउनटाइम से बचा जा सकता है।
