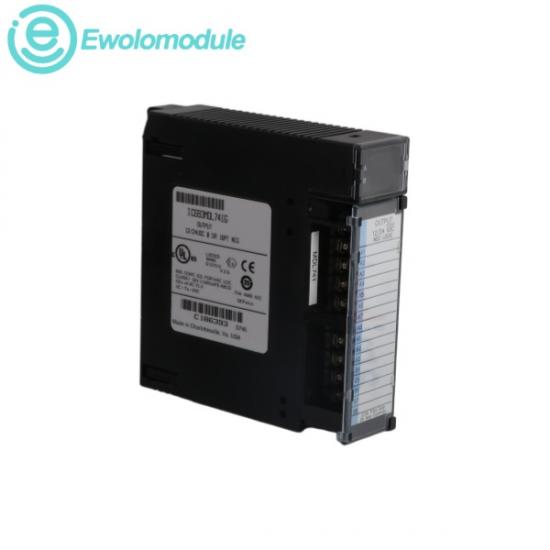

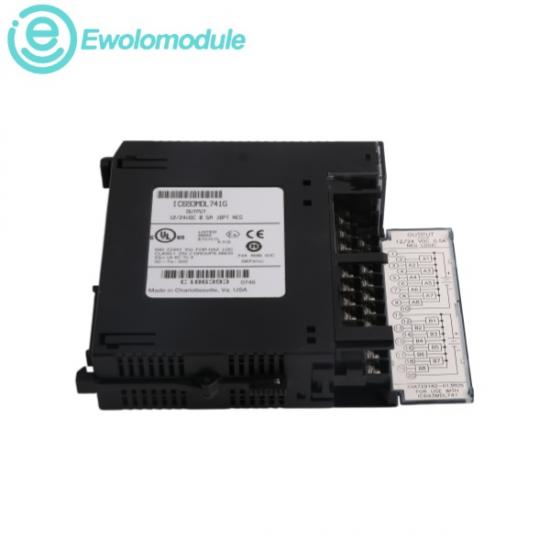

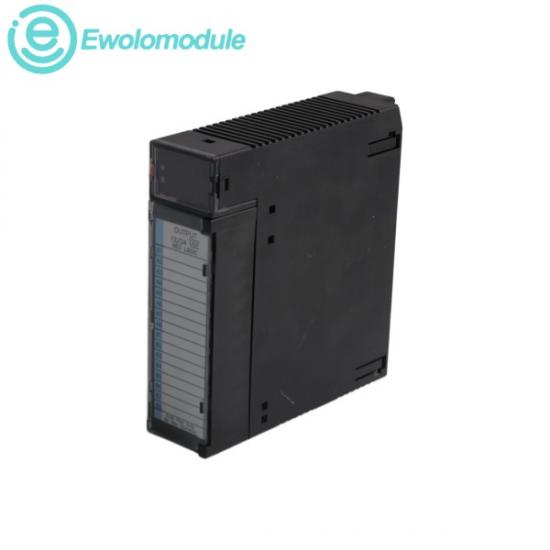

द GE IC693MDL741 Series 90-30 PLC सिस्टम के लिए 16-पॉइंट डिस्क्रीट आउटपुट मॉड्यूल है। यह 12/24 वोल्ट DC नेगेटिव लॉजिक आउटपुट मॉड्यूल है जो लोड से यूजर कॉमन या नेगेटिव पावर बस तक करंट सिंक करता है। यह मॉड्यूल आठ के दो आइसोलेटेड समूहों में 16 आउटपुट पॉइंट प्रदान करता है, जिसमें प्रत्येक समूह का एक कॉमन पावर आउटपुट टर्मिनल होता है। यह मोटर स्टार्टर्स, सोलनॉइड्स और इंडिकेटर्स जैसे यूजर-सप्लाइड लोड डिवाइस की एक विस्तृत श्रृंखला के साथ संगत है। मॉड्यूल में प्रत्येक पॉइंट की ON/OFF स्थिति के लिए शीर्ष पर LED इंडिकेटर्स हैं और इसे 5 या 10-स्लॉट बेसप्लेट के किसी भी I/O स्लॉट में इंस्टॉल किया जा सकता है।

चैनल मैपिंग:

कुल 16 पॉइंट की सुविधा

करंट क्षमता:

प्रति पॉइंट अधिकतम 0.5 एम्पियर और प्रति कॉमन अधिकतम 2 एम्पियर की सीमा प्रदान करता है

बैकप्लेन पावर ड्रा:

आंतरिक 5-वोल्ट बैकप्लेन बस से 110 mA की खपत करता हैस

वोल्टेज ड्रॉप और लीकेज:

0.5 वोल्ट का अधिकतम ऑन-स्टेट वोल्टेज ड्रॉप और 1 mA का अधिकतम ऑफ-स्टेट लीकेज करंट प्रदर्शित करता है

आइसोलेशन अखंडता:

फील्ड साइड और लॉजिक साइड के बीच 1500 वोल्ट आइसोलेशन, और आंतरिक समूहों के बीच 500 वोल्ट के लिए रेटेड

परिवेश तापमान प्रोफ़ाइल:

से0 °C से 60 °C (32 °F से 140 °F) तक

सिंकिंग लोड एक्चुएशन:

सीधे लो-साइड इंडस्ट्रियल लोड जैसे मोटर स्टार्टर कॉइल्स, वार्निंग बीकन और रिले को स्विच करता है।

चेसिस विस्तार कॉन्फ़िगरेशन:

इसे Series 90-30 PLC सिस्टम में 5 या 10-स्लॉट बेसप्लेट के किसी भी उपलब्ध I/O स्लॉट में इंस्टॉल किया जा सकता है।

विजुअल फॉल्ट निरीक्षण:

फील्ड इंजीनियरों को डिस्क्रीट चैनल संचालन की जांच करने में सक्षम बनाने के लिए A1–A8 और B1–B8 लेबल वाले दोहरी-पंक्ति LED इंडिकेटर्स पर निर्भर करता है।
